Schienenführungen drylin® T

Schienenführungen drylin® T sind abmessungsgleich zu den üblichen Kugelumlaufführungen. Sie sind in sieben Baugrößen erhältlich – Anwender haben dabei die Wahl zwischen drei unterschiedlichen Schlittenvarianten: mit manuell oder automatisch einstellbarem Spiel oder einer äußerst robusten Heavy-Duty-Ausführung. Die Gleiter haben hier besonders festen Halt im Schlittenkörper, auch beim Herunterziehen von der Schiene. Die Schlittenführungen drylin® T verkraften Lasten bis 14.000 N, besitzen eine Lebensdauer bis zu 50.000 km und sind äußerst schmutzunempfindlich.

Die drylin® T Schienenführungen sind baugleich in Anschluss- und Bohrmaßen:

  • INA: KUVE -B • KWVE-B • KWE-B • KWSE / KUSE
  • Bosch Rexroth: FNS • FLS • SNS • SLSS • NH • SLH • FNN • SNN
  • THK: SHS-C/LC • HSR-A/LA • HSR-B/LB/BM
  • Hiwin: HGW-CC • QHW-CC • RGW-CC • RGW-HC
  • Rollon: MRS • MRS-L IKO: MRS • MRS-L
  • Rodriguez: BRH-A • BRH-AL • MSR-E • MSR-LE
  • Romani: HRC-FN

Aufgrund von Auftragsspitzen ist die Lieferzeit, für einzelne Artikel, 10-15 Werktage länger als angegeben. Den konkreten Liefertermin entnehmen Sie bitte unserer Auftragsbestätigung. Bei dringendem kurzfristigem Bedarf, sprechen Sie uns gerne persönlich an, damit wir die für Sie nötige Lieferzeit realisieren. Ihren Ansprechpartner finden Sie oben im Menü unter "Mein Ansprechpartner", oder auf dieser Seite.

Anzahl Produkte: 22

drylin® T Führungsschiene TS

Material: Aluminum, hartanodisiert


ab 66,24 USD/m
8 Artikel, davon versandfertig:
4 in 24-48 Stunden
4 in 3-4 Werktagen
Zur Produktseite

drylin® T Führungswagen TW-01

  • drylin® T-Linearschlitten Standard 01 Serie
  • Mit individueller Spieleinstelllung
  • Hohe Lebensdauer durch iglidur® J
  • Optional als Loslagerversion in y oder z Richtung konfigurierbar
  • Material: Gehäuse Aluminium, Deckel Kunststoff, Gleiter iglidur® J
ab 35,25 USD/Stk.
12 Artikel, davon versandfertig:
4 in 24-48 Stunden
8 in 3-4 Werktagen
Zur Produktseite

drylin® T Miniaturführungsschiene TS-04

Material: Aluminium, hartanodisiert

ab 69,11 USD/m
8 Artikel, davon versandfertig:
4 in 24-48 Stunden
Zur Produktseite

drylin® T Führungswagen TWA-01

  • drylin® T Automatik Linearschlitten der Standard Serie 01
  • Mit automatischer Einstellung des Lagerspieles
  • Einstellung und Aufhebung der Vorspannung durch mitgelieferte Vorspannschlüssel
  • In Betrieb stellt sich das Lagerspiel automatisch nach
  • Hohe Lebensdauer durch iglidur® J
  • Material: Gehäuse Aluminium, Deckel Kunststoff, Gleiter iglidur® J
ab 35,25 USD/Stk.
12 Artikel, davon versandfertig:
4 in 24-48 Stunden
8 in 3-4 Werktagen
Zur Produktseite

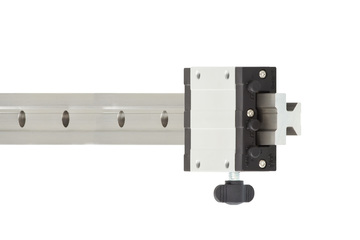

drylin® T Führungswagen TW-01-HKA

  • drylin® T-Linearschlitten der Standard Serie 01
  • Mit montierter Handklemmung
  • Individueller Spieleinstellung
  • Hohe Lebensdauer durch iglidur® J
  • Optional als Loslagerversion in y Richtung konfigurierbar
  • Material: Gehäuse Aluminium, Deckel Kunststoff, Gleiter iglidur® J
ab 40,25 USD/Stk.
8 Artikel, davon versandfertig:
8 in 3-4 Werktagen
Zur Produktseite

drylin® T Miniaturführungswagen TW-04

  • drylin® T Linearschlitten Miniatur der Serie 04
  • Robuste Bauform
  • Einfache Montage
  • Verliersichere Gleitelemente
  • Voreingestelltes Lagerspiel
  • Optional auch als Loslagerversion in y und z Richtung konfigurierbar
  • Material: Gehäuse Zinkdruckguss
  • Gleitelement iglidur® J, Ausnahme: TW-04-07, TW-04-07-LLZ: iglidur® J200
ab 15,70 USD/Stk.
14 Artikel, davon versandfertig:
5 in 24-48 Stunden
6 in 3-4 Werktagen
Zur Produktseite

drylin® T Miniaturführungswagen TWE-04

  • drylin® T Linearschlitten Miniatur der Serie 04 einstellbar
  • Robuste Bauform
  • Mit manueller Spieleinstellung am Schlitten
  • Hohe Korrosionsbeständigkeit durch KTL Lackierung
  • Material: Gehäuse Zinkdruckguss, Gleiter iglidur® J
ab 30,68 USD/Stk.
2 Artikel, davon versandfertig:
2 in 24-48 Stunden
Zur Produktseite

drylin® T Führungswagen TW-12

  • Neue Performance-Generation
  • Robustes Design
  • Verliersichere Lagerelemente aus iglidur® J200
  • Bis zu 50 % höhere Lebensdauer im Vergleich zu iglidur® J
  • Manuelle Spieleinstellung
  • Einfachste Montage
  • Material: Gehäuse Aluminium, Deckel Edelstahl, Gleiter iglidur® J200
ab 55,09 USD/Stk.
4 Artikel, davon versandfertig:
4 in 24-48 Stunden
Zur Produktseite

drylin® T miniature guide carriage TW-04

  • Robust type
  • Easy installation
  • Captive sliding elements
Auf Anfrage
5 Artikel, davon versandfertig:
5 in 10 Werktagen
Zur Produktseite

drylin® T Führungswagen TW-03

  • Achtung: Läuft nur auf der Schiene TS-01-20
  • drylin® T Linearschlitten der Serie 03 Kompakt
  • Schlanke hohe Bauform
  • Für robuste Anforderungen
  • Einfache Montage
  • Verliersichere Gleitelemente
  • Voreingestelltes Lagerspiel
  • Material: Gehäuse Aluminium, Deckel Edelstahl, Gleiter iglidur® J2
  • Verfügbar als Fest- und Loslager (y- und z-Richtung)
ab 59,33 USD/Stk.
3 Artikel, davon versandfertig:
3 in 24-48 Stunden
Zur Produktseite

drylin® T Handklemmung TWBM-11

Kompakte Bauform mit Kunststoff-Klemmelementen
ab 239,79 USD/Stk.
4 Artikel, davon versandfertig:
4 in 24-48 Stunden
Zur Produktseite

drylin® T Schienenführung

Kippsicher. Schmiermittelfrei. Sauber.

drylin® T Schienenführung gehört neben den W-Profilführungen, Flachführungen und runden Wellenführungen zur drylin® Linearführung an. Die komplette Produktauswahl zum drylin® Linearsystem finden Sie in unserem Online-Shop. Zur T-Schienenführung bietet igus® eine große Auswahl an Komponenten an. Hier können Sie Einzelteile der T-Schienenführung bestellen oder sofort Komplettsysteme erhalten. Die Konfiguration eines kompletten Systems ist in wenigen Schritten durchführbar - Anzahl und Art des Schlittens bestimmen, Schienenlänge eingeben und zuletzt die Schienen- und Schlittenoptionen auswählen - schon ist ihr System fertig konfiguriert und bestellbar.
Wenn Sie sich bei der Produktauswahl unsicher sind, verwenden Sie unseren Online-Tool und konfigurieren Sie Ihre T-Schienenführung individuell. Ihre selbst konfigurierten drylin®-Führungen einfach über unseren Online-Shop bestellen und wir liefern Ihnen innerhalb von 48 Stunden.

drylin® T-Schienenführungen wurden speziell für Anwendungen in der Automatisierung und Handhabung entwickelt. Das Entwicklungsziel wurde auf eine robuste Linearführung für den Einsatz in unterschiedlichsten – auch extremen – Umgebungen gelegt. Sie sind abmessungsgleich zu den meisten Kugelumlaufführungen. Die drylin® T-Schienenführung besteht aus Aluminium und ist entweder klar eloxiert oder hartanodisiert. Die Führungsschienen bieten wir in verschiedenen Ausführungen und Baugrößen an. drylin® T ist kombinier- und austauschbar mit Standard-Kugellinearführungen. Durch das Eloxieren sind die Flachführungsschienen korrosionsbeständig und können in extremer Umgebung eingesetzt werden - wie beispielsweise im Unter-Wasser-Einsatz, da eine geringe Feuchtigkeitsaufnahme besteht. Der Einsatz von Aluminium bringt viele Vorteile mit sich. Zum einen sinkt das Gesamtgewicht der linearen Schienenführung, wodurch Kosteneinsparungen - beispielsweise beim Transport - erzielt werden. Aluminium ist für Anwendungen, bei denen hohe Festigkeit und niedriges Gewicht benötigt wird, perfekt einsetzbar.

Die T-Schienenführungen sind durch ihre Trockenlaufeigenschaft und Korrosionsbeständigkeit absolut wartungsfrei. Die Gleitelemente iglidur® J die in den drylin®-Führungswagen eingesetzt werden, sind verschleißfest und austauschbar. Gleitelemente aus iglidur® J können im Temperaturbereich zwischen -40 und +90°C eingesetzt werden. Iglidur® J zeichnet sich durch den wartungsfreien Trockenlauf und durch die geringe Feuchtigkeitsaufnahme aus. Diese Eigenschaften ermöglichen den Einsatz unter Schmutz, Staub und Sand. Alle drylin® Produkte sind schmiermittelfrei, wodurch keine Verschmutzung durch Öle und Fette gegeben ist. Zusätzlich müssen keine aufwendigen Reinigungen durchgeführt werden, da Schmutz und Staubpartikel nicht haften bleiben. Im drylin®-Testlabor wurde bewiesen, dass bei T-Schienenführung eine Lebensdauer von bis zu 50.000 km ohne Schmierung prognostiziert wurde. Es entfallen signifikante Kosten und Störfaktoren durch den Einsatz von drylin®-Produkten. drylin® T ist in verschiedenen Anwendungsbereichen einsetzbar, sei es Maschinenbau, Holzindustrie oder Werkzeugmaschinen. Schauen Sie sich diese und weitere Anwendungsbeispiele in unserem Online-Shop an.
