Zick-Zack-Energieführung ...

Ungarische Staatsoper ...

Nach fast fünf Jahren umfassender Renovierung feierte die Ungarische Staatsoper in Budapest ihre Wiedereröffnung – mit zahleichen neuen Bühnenpodesten und modernster, computergesteuerter Bühnentechnik auf 324 Quadratmetern. Beauftragt mit dem Bau des Hauptbühnensteigsystems, setzt die Firma Bosch Rexroth auf unser Zick-zack-Energieführungssystem. Vorkonfektionierte e-ketten der Serie E4.42, bestückt mit flexiblen chainflex Leitungen, sorgen für eine zuverlässige Strom- und Datenversorgung der Steigsysteme – uns das platzparend und kosteneffizient.

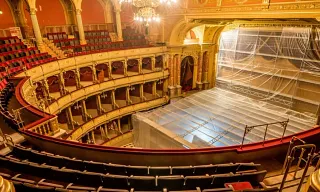

Ungarische Staatsoper in Budapest, Zuschauerraum

Steckbrief

  • Was wurde benötigt: Ein platzsparendes Energieführungssystem für die elektrisch verfahrenden Bühnenteile
  • Anforderungen: Platzsparendes Design, Langlebigkeit, Möglichkeit der Trennung der verschiedenen Leitungen innerhalb ein und derselben Kette
  • Branche: Bühnentechnik
  • Erfolg für den Kunden: Mit dem Zick-Zack-System werden die Leitungen sicher in einem definierten Biegeradius geführt. Die speziell für bewegte Anwendungen entwickelten chainflex Leitungen gewährleisten eine dauerhaft zuverlässige Energie-, Steuerungs-, Signal- und Datenübertragung. Das System wurde genau auf die Bedürfnisse des Kunden ausgelegt und geliefert. Durch die kompakte und modulare Bauweise sowie die Möglichkeit, mehrere Leitungsgruppen innerhalb einer einzigen Kette zu führen, bietet das System eine kosteneffiziente Lösung.

Eingesetzte Produkte

Problem

Im Rahmen der aufwändigen Renovierungsarbeiten am denkmalgeschützten Opernhauses erhielt die Firma Bosch Rexroth den Auftrag für den Bau des Hauptbühnensteigsystems. Zu diesem gehören sechs neue 12x3 Meter große Bühnenpodien, an denen zahlreiche Leitungen zur Energie-, Steuerungs-, Signal- und Datenübertragung bewegt werden müssen.

Lösung

xxx Energieketten im Zick-Zack-System xxx. 6 angetriebene Bühnenteile mit je zwei Körben.

Der Vorteil hier: Die Leitungen werden hier nicht geknickt, sondern sicher in einem definierten Biegeradius geführt. Sollte im Laufe der Jahre mal eine Leitung beschädigt werden oder eine technische Neuerung anstehen, kann die Energiekette mit wenig Aufwand geöffnet und die entsprechende Leitung ausgetauscht oder hinzugefügt werden. Beim Zick-Zack-System legt sich die e-kette in einer speziellen Führungsbox ab. Beim Heben des Bühnenelements entfaltet sich die darunterliegende Kette selbstständig, beim Versenken legt sie sich erneut zickzackförmig ab.

xxx Energieketten der Serie E4.42 xxx chainflex Steuer-, Servo-, Motor- und Datenleitungen xxx 48 Leitungen pro Kette.

igus hat neben der Beratung, Auslegung und Lieferung der Komplettsysteme auch den Montageservice vor Ort – Hand in Hand mit den anderen Gewerken – durchgeführt. --->??? Dauer?

Zick-Zack-System in der Ungarischen Staatsoper

Mit der Energiekette im Zick-Zack-System hat Bosch Rexroth für die Staatsoper eine zuverlässige Leitungsführung realisiert. Die Kette entfaltet sich beim Hochfahren der Bühne und legt sich in der Gegenbewegung wieder zickzackförmig in einem modularen Korb ab.

Zick-Zack-System in der Ungarischen Staatsoper
Zick-Zack-System in der Ungarischen Staatsoper

Eine Energiekette bewegt bis zu 48 Leitungen. Durch ein mittleres Seitenglied können die chainflex Leitungen getrennt von den Kundenleitungen in einer Kette geführt werden. Das macht eine separate Energieführung überflüssig und reduziert die Kosten für das System deutlich.

Zick-Zack-System in der Ungarischen Staatsoper
e-spool theater

Aufgetrommelt statt gefaltet

Alternativ zum Zick-zack-System bietet igus zur Leitungsführung die Federleitungstrommel e-spool an, die in zahlreichen Europäischen Schauspielhäusern zum Einsatz kommt.

Die e-spool wird oberhalb der Bühne installiert und ähnlich einer herkömmlichen Kabeltrommel aufgerollt. Da die Energiekette jedoch über ein sogenanntes twisterband versorgt wird, kommt dieses System komplett ohne die Verwendung von Schleifringen oder Schleifkontakten aus. Unnötige Steckstellen können somit zuverlässig vermieden werden. Wird das Technik-Rig heruntergefahren, rollt sich die Kette entsprechend ab.

Mehr zur e-spool erfahren
