Sichere Energieführung und wartungsfreie Gleitlager für die Bühnentechnik

Die Technik im Bühnenbereich sollte möglichst robust, sicher und leicht sein sowie leise, zuverlässig und ungesehen funktionieren. Im besten Fall ist sie einfach zu montieren und benötigt keinen Wartungs- und Instandhaltungs­aufwand. Mit unseren Energieführungssystemen und schmierfreier Lagertechnik aus Hochleistungskunststoff bieten wir kostengünstige Lösungen, die diese Anforderungen erfüllen und sich über viele Jahre in zahlreichen Kundenprojekten bewährt haben.

Zum Einsatz kommen unsere Produkte in bewegten Anwendungen der AV-Technik (Ton-, Video-, Beleuchtungs- und Kameratechnik), in denen unterschiedlichste Medien zu führen sind. Ebenso in Bühnenpodien, Seilwinden der Obermaschinerie oder in Moving Lights. Durch mondernste Fertigungstechnik können wir zudem individuelle Sonderteile ab Stückzahl 1 herstellen und uns so perfekt an Ihre speziellen Anforderungen anpassen.

Einsatzbereiche

Bühnenmaschinerie

Technische 3D-Schnittansicht eines Theaterraums mit Bühnen-, Sitz- und Deckeninstallationen.

Produkte für verfahrbare Beleuchtungszüge, Portaltürme, Bühnenpodien und mehr

Lichttechnik

igus Produkte für Bühnentechnik: Lager, Gleitlager und Energiekette in einer Lagerung.

Wartungsfreie Lagertechnik und leise e-ketten für Scheinwerfer, Laser und andere Lichteffektgeräte

Top-Produkte für die Bühnentechnik

e-spool Mikrofon mono und stereo mit Best of Show Award von AV Technology auf der ISE 2026.

Mikrofonwinde e-spool microphone

  • Unterbrechungsfreie Tonübertragung ohne Schleifring
  • Leitung leicht austauschbar
  • Einfach und platzsparend zu installieren, kein zusätzliches Tragmittel erforderlich
  • Kein manuelles Arbeiten in der Höhe
  • Mit einer Leitung oder als Stereo-Variante mit zwei Leitungen für die Anbindung von zwei Mikrofonen erhältlich
Mehr über die e-spool microphone erfahrenKomplettsystem im Onlineshop

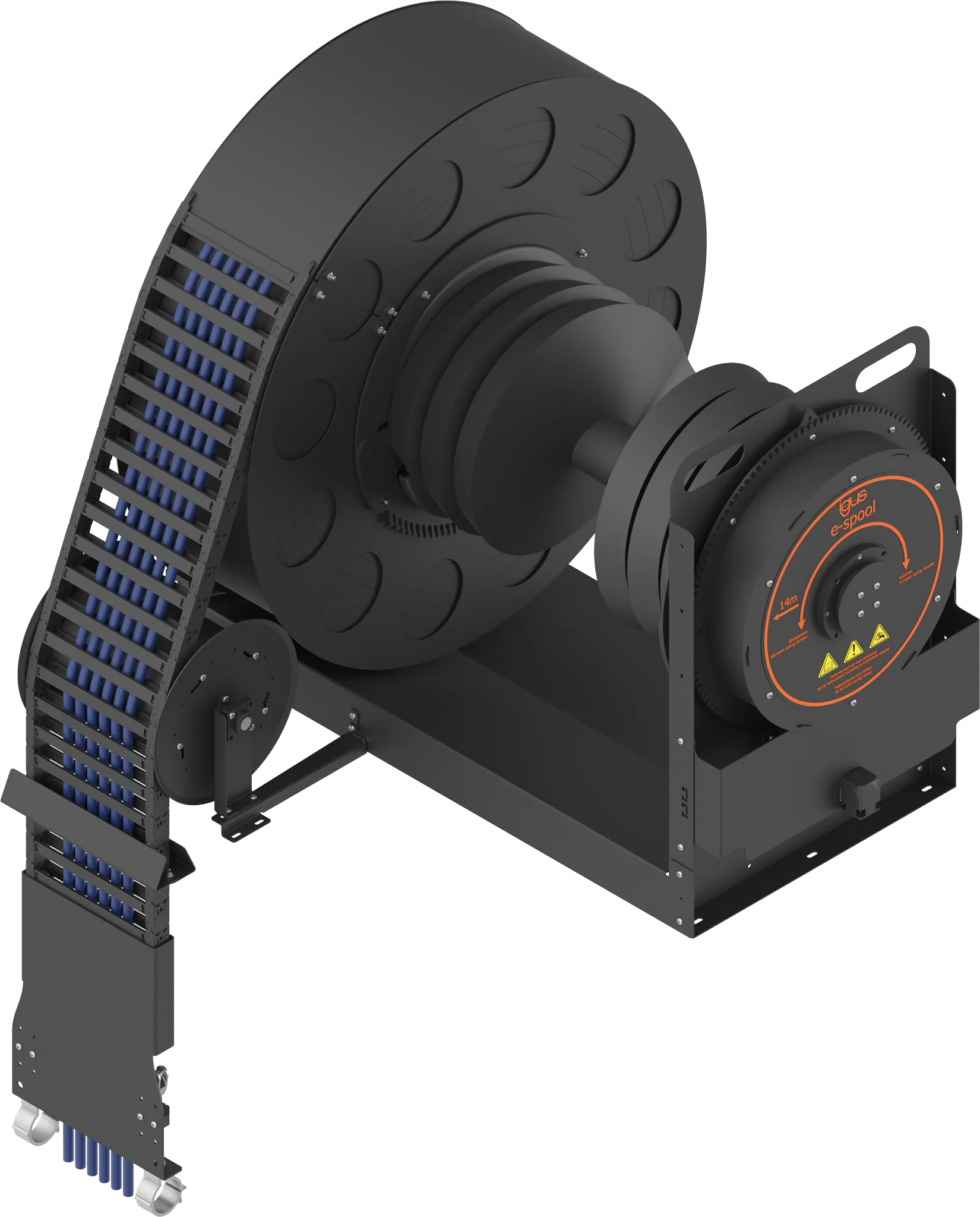

Leitungstrommel für e-ketten ohne Schleifring

Mit der e-spool lässt sich bewegte Bühnentechnik mit unterschiedlichen Medien unterbrechungsfrei versorgen. Das System wird für Bühnenpodien, verfahrbare Beleuchtungszüge oder Videowürfel eingesetzt. Die eingelegten Leitungen werden durch ein twisterband geführt, sodass kein Schleifring benötigt wird. Dies bietet einen besonderen Vorteil bei der Übertragung von Daten. Die Länge der aufgetrommelten Energiekette wird bei einem Hub von bis zu 15 Metern durch eine Rückzugsfeder, bei einem Hub bis zu 40 Metern und mehr durch einen Motor angepasst. Auf dem Schnurboden, in Zwischendecken oberhalb des Zuschauerraums oder in der Unterbühne platziert, arbeitet das System unauffällig außerhalb des Sichtbereichs der Besucher.

  • Alle Medien in einem System führen: Strom... Daten... LWL...
  • Energiekette umlenkbar für vielfältige Einsatzmöglichkeiten
  • Leise und vibrationsarm
  • Leitungen einfach hinzufügen oder ersetzen
  • Auf Wunsch komplett konfektioniert mit Leitungen und Steckern
  • Herstellung nach der Norm DIN EN 17206 und DGUV-Grundsatz 315-390
Mehr über e-spool Produkte erfahrene-spool theater im Onlineshop

Zick-Zack-Systeme

Alternativ zur e-spool bieten wir unterschiedliche Zick-Zack-Systeme an – darunter unseren Klassiker, der sich seit vielen Jahren im Bühnenbereich bewährt und zum Beispiel seit 1998 in der Londons royaler Oper im Einsatz ist. Auch mit diesem platzsparenden System lassen sich verschiedene Medien gleichzeitig unterbrechungsfrei ohne Schleifring führen. Die Energiekette entfaltet sich bei der Vertikalbewegung der Bühnenmaschinerie.

Zusätzlich bieten wir seit 2024 auch eine Low-Cost-Variante an. Das System bietet alle Vorteile einer e-kette mit neuartigem Führungskonzept für Verfahrwege bis zu 10 m. In der Obermaschinerie wird die Führungsbox auf der Zugstange oder Traverse montiert, in der Untermaschinerie am Boden unterhalb des Podiums.

Zick Zack HMI-News: modulare Energieführung mit orangefarbenen Führungselementen auf Metallträgern.
  • Leise und vibrationsarm
  • Keine Zugbelastung an den Leitungen
  • Leitungen einfach hinzufügen oder ersetzen
  • Alle Medien in einem System führen: Strom... Daten... LWL...
  • Individuelle Systeme mit bis zu 40 m Verfahrweg möglich

Mehr über unsere Zick-Zack-Systeme erfahren

Komplettsystem Standard

Mit bis zu 15 Metern Verfahrweg

Standard iSet im Onlineshop
Low-cost zig-zag Energiezuführung für industrielle Anwendungen.


Low-Cost-Varianten ohne Führungsbox

Rund 50 % Gewichts- und Kostenersparnis gegenüber der Standardausführung

Low-Cost iSets im Onlineshop

Leitungen für die Theater- und Bühnentechnik

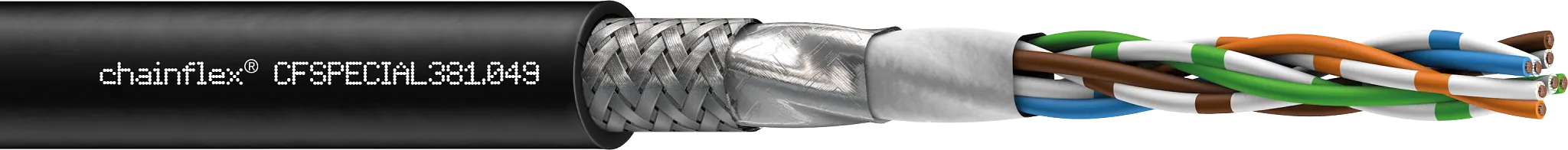

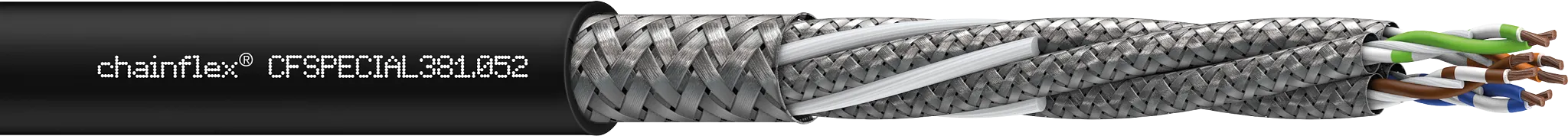

Sichere Auftritte garantiert dank Spezialleitungen für die Anforderungen in der Bühnentechnik! Die Kabel sind darauf ausgelegt, dass sie kleinen Biegeradien und hoher Belastung standhalten. Zusätzlich gibt es eine eigene, speziell für Theater entwickelte Leitungsserie (CFSPECIAL.381), die mit ihrem schwarzen Außenmantel drei Busleitungen im Sortiment hat.

  • Leitungen für kleine Bauräume, entwickelt und getestet für den Einsatz in unseren Energieketten
  • Ausfallsicherheit durch Langlebigkeit: Wir testen unsere Produkte im hauseignen Testlabor, damit Sie sich auf Ihre Technik verlassen können
  • Unauffällig schwarze Busleitungen CFSPECIAL.381 als CAT6, CAT7 und 2-Kanal-Leitung für DMV-Steueranwendungen
CFSPECIAL.381 im Onlineshop

Weitere chainflex Leitungen für die Bühnentechnik

chainflex CF130.UL Steuerleitung mit mehreren schwarzen Adern.
  • Hochabriebfester PVC-Außenmantel
  • PVC als günstiger Mantelwerkstoff
  • Für Indoor-Anwendungen
Steuerleitung CF130.UL
igus® Chainflex® Steuerleitung CFLG.G.05 im Schnitt mit mehradrigem Aufbau.
  • Glasfaserleitung für höchste Beanspruchung
  • Höchste EMV-Sicherheit
  • Auch für freitragende Anwendungen geeignet
Lichtwellenleiter CFLG.G
chainflex CF30 Energiekette mit schwarzen und gelben Leitungen.
  • Schwarzer, unauffälliger Außenmantel
  • Für hohe Beanspruchung
  • Für Verfahrwege bis zu 100 Metern
Motorleitung CF30

Lineartechnik für Kameraslider

Für flüssige Kamerafahrten, die präzise und automatisiert laufen, ist ein motorisierter Kameraslider ein beliebtes Werkzeug. Hier kann man entweder auf ein Fertigsystem zurückgreifen oder sich seinen Slider individuell zusammenbauen. Wir bieten dafür die passenden Komponenten – mit schmierfreien Gleitelementen und bis zu viermal leiser sind als Kugelumlaufsysteme.

  • Einfache, manuell betriebene Slider lassen sich aus unserem drylin W-Linearbaukasten individuell zusammenstellen
  • Sind Automatisierung, Fernsteuerung und mehr Präzision gefragt, bieten wir Linearachsen mit Zahnriemenantrieb und den passenden Motor mit Steuerung an – als kostengünstige Advance- oder hochwertige Professional-Variante.
Zu unseren Komponenten für Kameraslider
drylin Kamera-Slider mit W-Führung, ZLW-Achse, DC-Motor und D3 Motorsteuerung für Kamera-Technik.

PRT-Drehkranzlager für 360° Bewegungen

Unsere Drehkränze sind mit wartungsfreien, tribologisch optimierten Kunststoff-Gleitelementen ausgestattet, anstelle der üblichen metallischen Rollen oder Kugeln. Der Vorteil: Sie sind leiser und sparen Gewicht. Das macht sie ideal z. B. für die Pan-Bewegung in Moving-Lights. Unsere kostengünstige Bauserie 05 aus Vollkunststoff wiegt nur 76 g und ist damit ein echtes Leichtgewicht.

  • Elegant und dezent: Black Edition aus Aluminium, schwarz beschichtet, mit schwarzen Universalgleitelementen aus iglidur JB:
    Drehkranz PRT-04 in Schwarz
  • Extra leichte Low-Cost-Variante: Vollkunststoff, hergestellt aus mindestens 97 % Regranulat:
Serie PRT-05, Low Cost aus Vollkunststoff
Zwei schwarze igus PRT-Drehkranzringe für Stage Technology.
PRT-Lager in einer Bühnenleuchte für die Stage Technology.

Selbsteinstellende Flanschlager

igubal Flanschlager sind eine schmierfreie und effiziente Lösung für die Wellenlagerung in der Bühnentechnik. Sie finden Anwendung in Trommelwinden, um z. B. Diffusoren für eine optimale Raumakustik präzise auszurichten, oder in Curtain-Lifts, um Bühnenvorhänge vertikal zu bewegen. Die Lager gleichen Fluchtungsfehler aus und sind eine kostengünstige, wartungsfreie und schnell zu montierende Alternative.

  • Top-Seller: igubal KFSM 4-Loch-Flanschlager mit geteiltem Gehäuse:
  • Schnell und einfach zu montieren
  • Kugelkalotte ist aus iglidur J mit niedrige Reibwerten im Trockenlauf und eine äußerst geringer Stick-Slip-Neigung
4-Loch-Flanschlager igubal KFSM
igubal KFSM-GT Lagergehäuse mit Kunststoffgleiteinsatz.
Winde für Bühnenanwendung mit orangefarbenem Anschluss an einer Kabel- oder Schlauchführung.

Zwei-Komponenten-Hochlastgleitlager

Für den Einsatz unter sehr hohen Belastungen, etwa in Scherengelenken von Bühnenpodien, sind unsere iglidur Q3E-Mehrkomponentenlager die richtige Wahl.

  • Hohe mechanische Belastbarkeit bei niedrigem Verschleiß
  • Kostengünstig durch Spritzgussfertigung
  • Schmierfreier Trockenlauf ohne Wartung
iglidur Q3E-Gleitlager
iglidur Q3E Gleitlagerbuchse aus schwarzem Kunststoff.
Scherenhubtisch mit gekreuzten Hebearmen für eine Bühnen- oder Logistikplattform.

Spielreduzierte Gleitlager

Gleitlager aus unserem neuen Werkstoff iglidur G2 erreichen ein besonders hohes Präzisionslevel. Durch eine besonders geringe Feuchtigkeitsaufnahme und Temperaturausdehnung bei gleichzeitig hoher Formstabilität ermöglichen sie ein sehr geringes Lagerspiel (G9) – ideal für klapperfreie haptische Anwendungen.

  • Bis zu 40 % günstiger als vergleichbare Buchsen aus Metall
  • Ca. 40 % Spielreduktion im Vergleich zu iglidur G
  • 100 % schmier- und wartungsfrei
iglidur G2-Gleitlager
iglidur G2 Gleitlager aus Kunststoff.
Exploded view eines Eingabegeräts mit Knopfmodul und Drehregler.

Erfolgreich im Einsatz bei unseren Kunden

Bühnenbau mit Upper Machinery und Lichttraversen im Royal Ballet and Opera London während der Montage.

25 Jahre loyaler Dienst an Londons royaler Oper

Seit 2000 leisten an der Royal Ballet and Opera maßgeschneiderte Zick-Zack-Systeme in den Bühnenbeleuchtungszügen ohne Ausfall ihren Dienst. Als 2025 die Beleuchtung modernisiert wird, muss auch ein neues Energieführungssystem her, das neuen Anforderungen an Belastung, Laufruhe und Gewicht gerecht werden muss. Das igus Team tüftelt und liefert eine moderne Zick-Zack-Generation, die fortan als stiller Helfer zum reibungslosen Ablauf jeder Vorstellung beiträgt.

Mehr zu dieser Anwendung erfahren
Moderne Aula mit Holzdecke, Glasfront und Blick auf den grünen Außenbereich.

Leitungsführung für Multimedia-Installation im GES-2-Auditorium

Geräte auf dem neuesten Stand der Technik werden in dieser modernen Veranstaltungshalle in einer prestigeträchtigen Gegend Moskaus sicher verfahren. Damit die komplexe und spezifische Verkabelung sicher über lange Verfahrwege bis zur Hallendecke bewegt werden kann, wird sie in einer Kunststoff-Energiekette verfahren, die sich an einer e-spool kompakt auf- und abwickelt.

Mehr zu dieser Anwendung erfahren
Bühnen- und Veranstaltungstechnik mit verschiedenen igus Kabelträgern und Führungen in mehreren Anwendungen.

... und mehr Erfolgsgeschichten

Vielen Kunden konnten wir dabei helfen, die Bewegung ihrer Veranstaltungstechnik besser zu machen. Stöbern Sie durch unsere Kundenprojekte, in denen unsere Energieketten-Systeme, flexiblen Leitungen und Gleitlager zum Einsatz kommen: in verfahrenden Sitz- und Bühnenpodien, Bühnenbildern, Akustik- und Beleuchtungssystemen, Kamerarobotern oder komplexen Multimedia-Installionen.

Weitere Kundenprojekte entdecken

Im Testlabor für den Einsatz geprüft

Alle Produkte werden im igus Testlabor, dem größten der Branche, unter realen Bedingungen auf Verschleiß und Belastbarkeit geprüft. Die Ergebnisse fließen in unsere Online-Tools zur Berechnung der Lebensdauer und ermöglichen genaue Prognosen über die Haltbarkeit.

Auf Anfrage führt igus auch Kundentests durch, um den Einsatz der Produkte unter ganz individuellen Bedingungen zu testen.

Mehr über das igus Testlabor erfahren
