Führungsrinnen für Energieketten bei langen Verfahrwegen

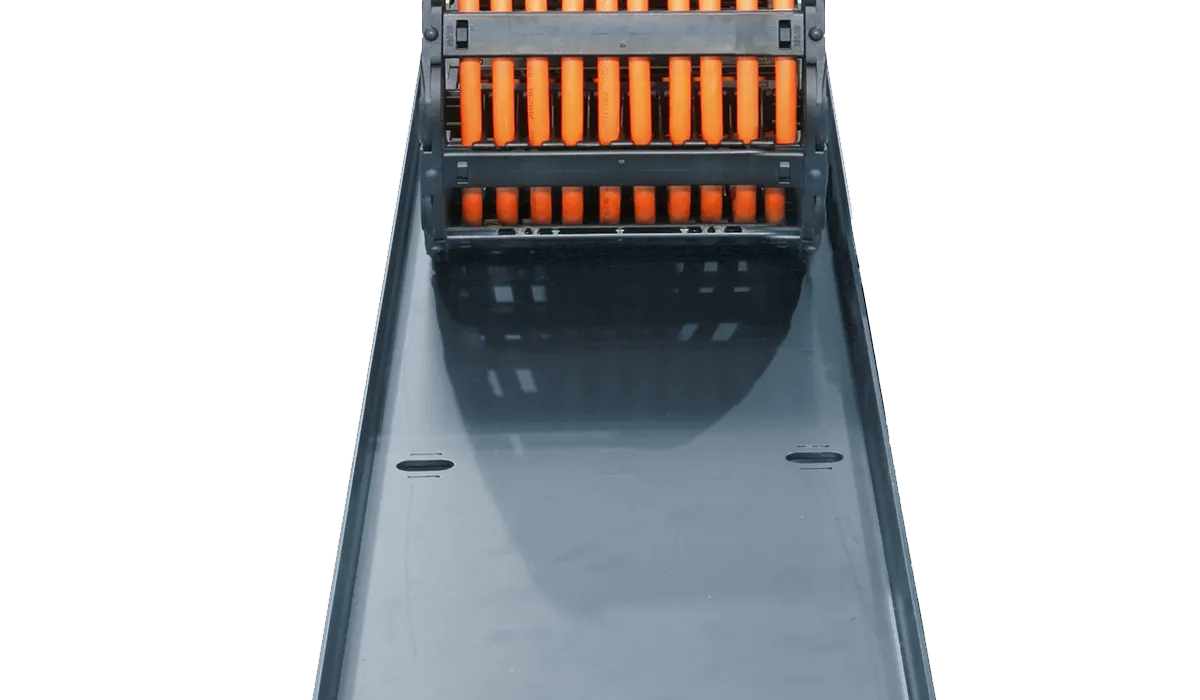

Was ist eine Führungsrinne für Energieketten?
Eine Führungsrinne ist ein Führungssystem für Energieketten aus korrosionsfestem Aluminium, Stahl oder Edelstahl, das bei langen horizontalen Verfahrwegen eingesetzt wird. Sie verhindert, dass die Energiekette seitlich aus ihrer vorgesehenen Bahn läuft, und unterstützt eine kontrollierte Bewegung der Energiekette.

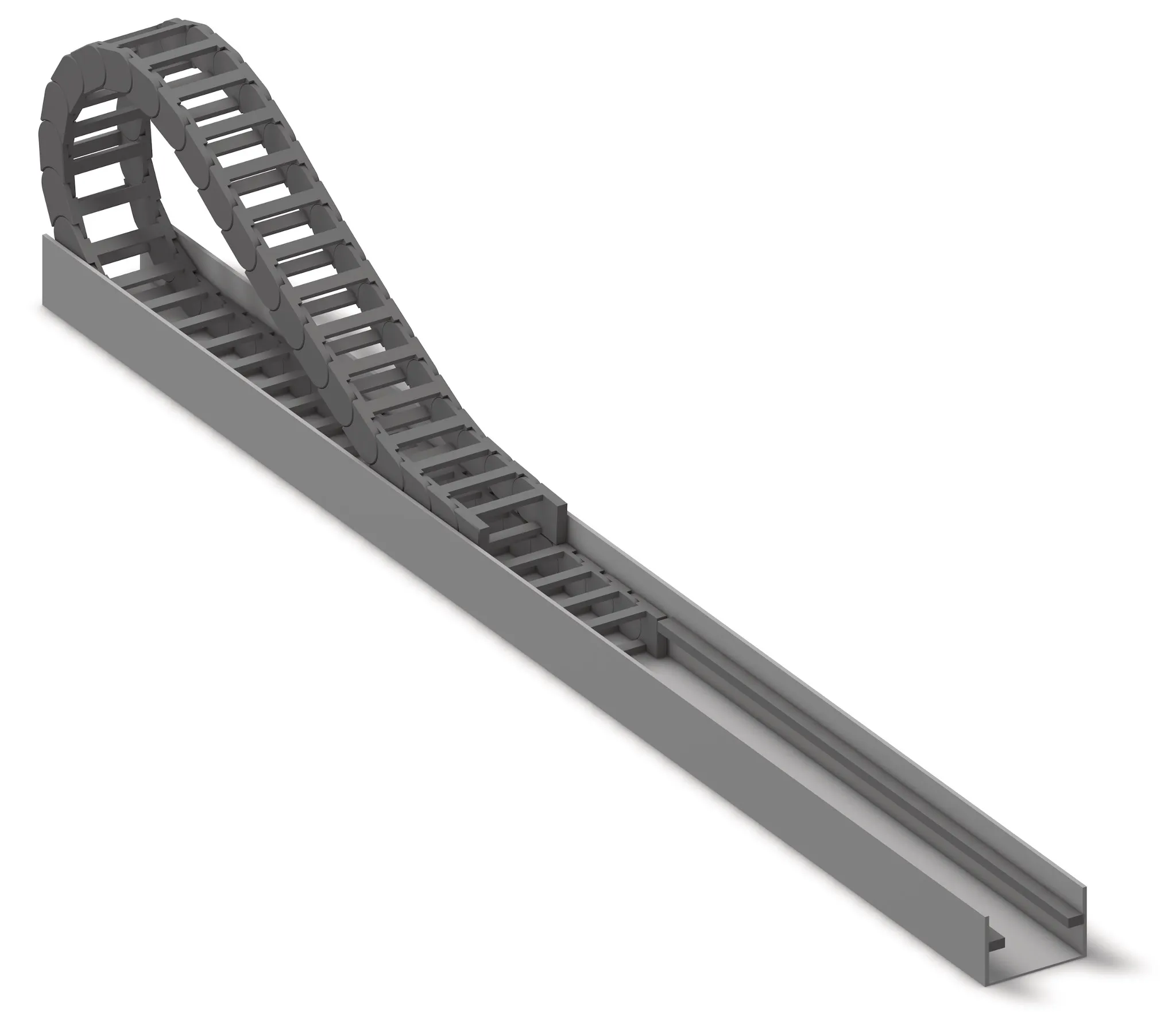

Bei einer gleitenden Anwendung legt sich das Obertrum der Energiekette auf das Untertrum oder gleitet auf einer dafür vorgesehenen Gleitschiene. Die Führungsrinne nimmt die seitlichen Kräfte auf und sorgt dafür, dass die Energiekette sicher geführt wird.
| Eigenschaft | Details |
|---|---|
| Materialien | Aluminium, Stahl oder Edelstahl |

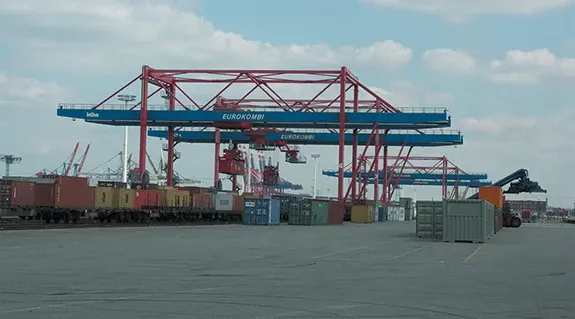

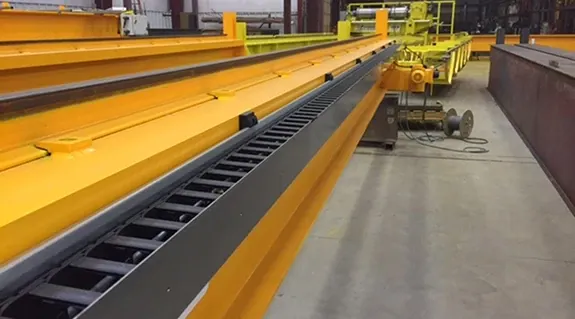

| Einsatzbereich | Verfahrwege meist ab 5 bis über 100 Meter (z. B. Krananlagen, Fördertechnik) |
| Zubehör | Gleitschienen an den Rinnenwänden reduzieren Verschleiß und Geräusche |
Wann wird eine Führungsrinne benötigt?
Eine Führungsrinne wird dann eingesetzt, wenn der Verfahrweg so lang ist, dass die Energiekette ihre freitragende Länge überschreitet. Die Energiekette wird in einer gleitende Anwendung geführt.
Typische Anzeichen für den Einsatz einer Führungsrinne:

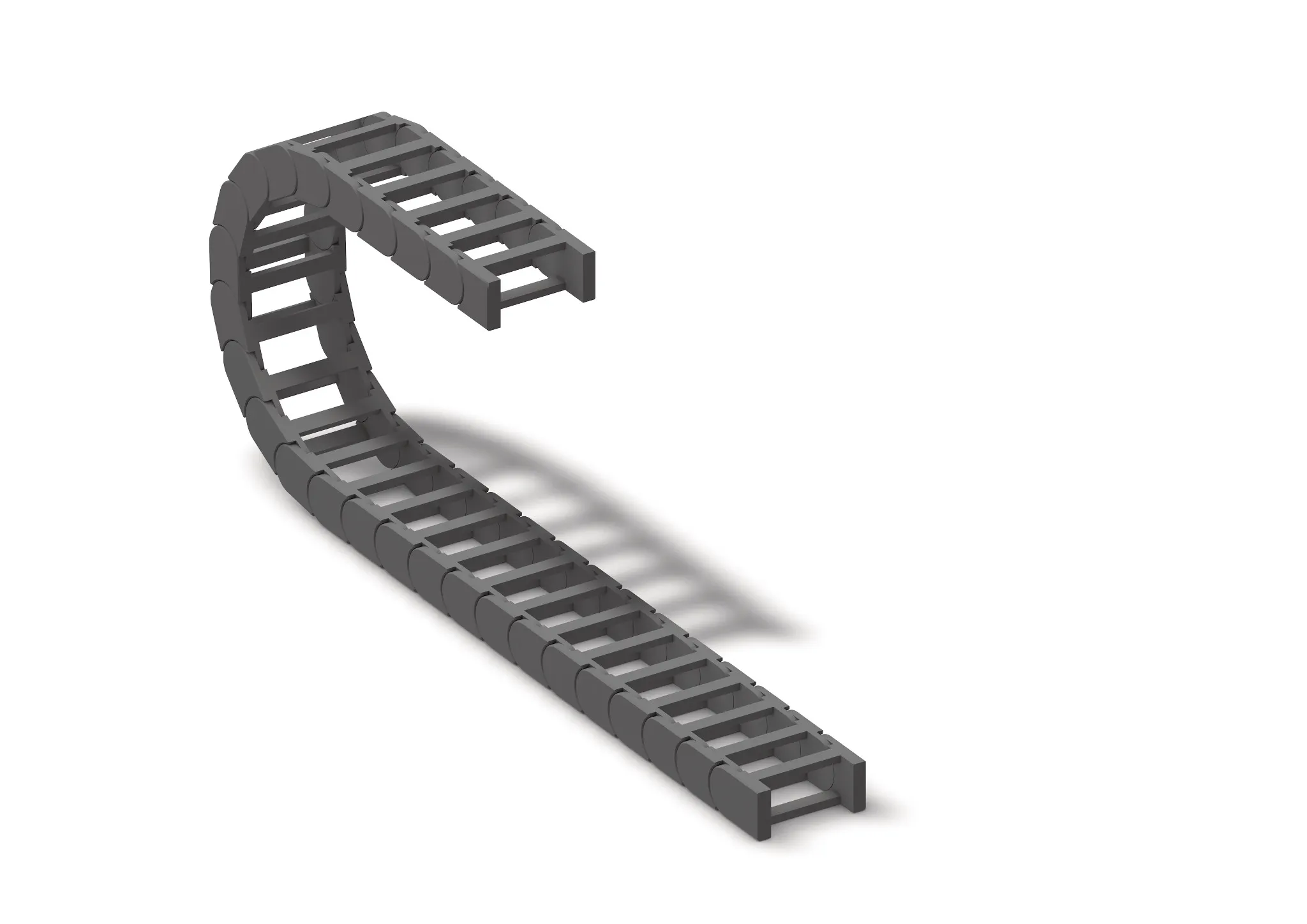

- Der Verfahrweg ist länger als die freitragende Länge der Energiekette.
- Das Obertrum der Energiekette soll auf dem Untertrum gleiten.
- Die Energiekette benötigte eine Führung.
- Hohe Zusatzlasten wirken auf die Energieführung.
- Die Anwendung erfordert einen definierten und sicheren Bewegungsweg.
Welche Führungsrinne passt zu meiner Anwendung?
Die richtige Führungsrinne auswählen
Folgende Parameter sind für die Auslegung eines Rinnensystems erforderlich:
- e-ketten Typ (Serie, Breite Bi, Radius R)
- Verfahrwegund Verfahrgeschwindigkeit
- Füllgewicht
- Beschleunigung bzw. Verzögerung
- Querbeschleunigungen
- Umgebungsbedingungen
Welche Führungsrinne ist die richtige?
| Anforderung | Empfohlene Lösung |
|---|---|

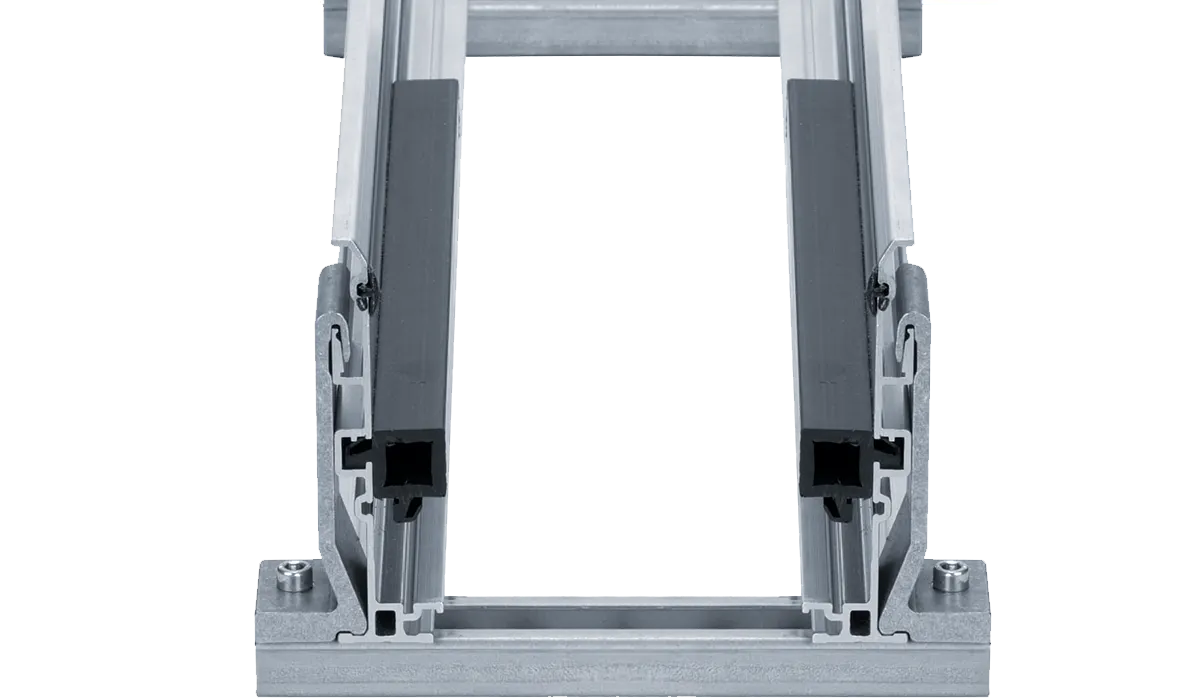

| Allgemeiner Maschinenbau | Super-Alu Basic |
| Anspruchsvoller Anlagenbau | Super-Alu Heavy Duty |

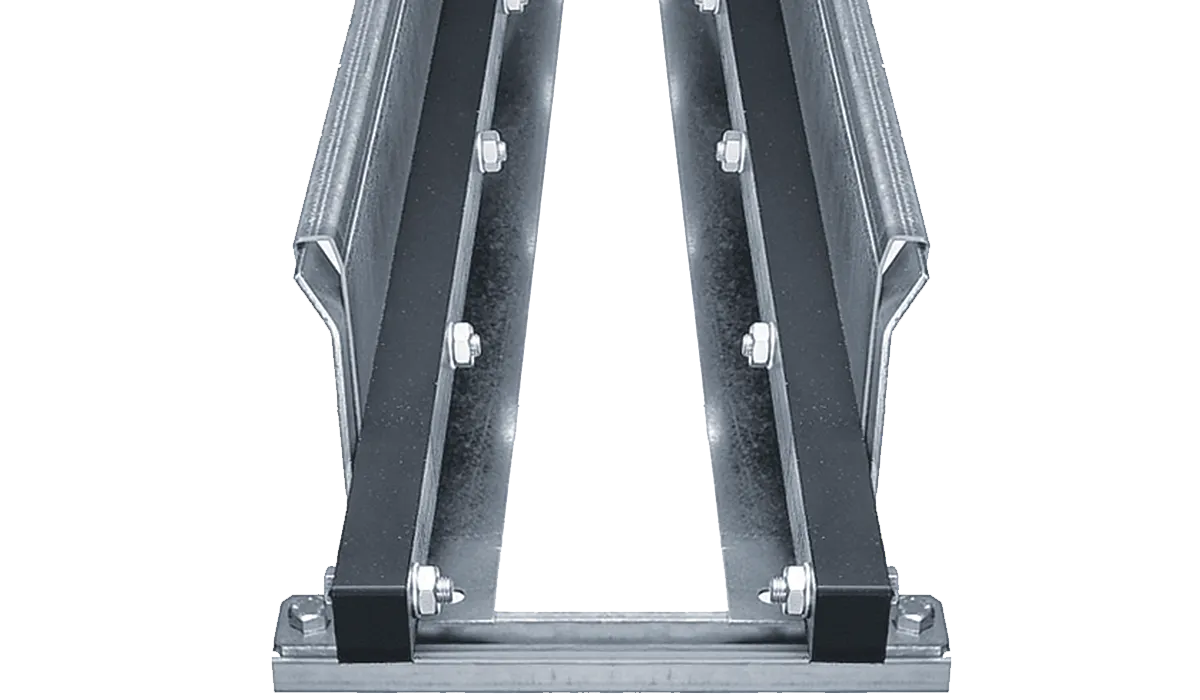

| Hohe mechanische Belastung | Stahlrinne |
| Raue Umgebung | Stahlrinne |

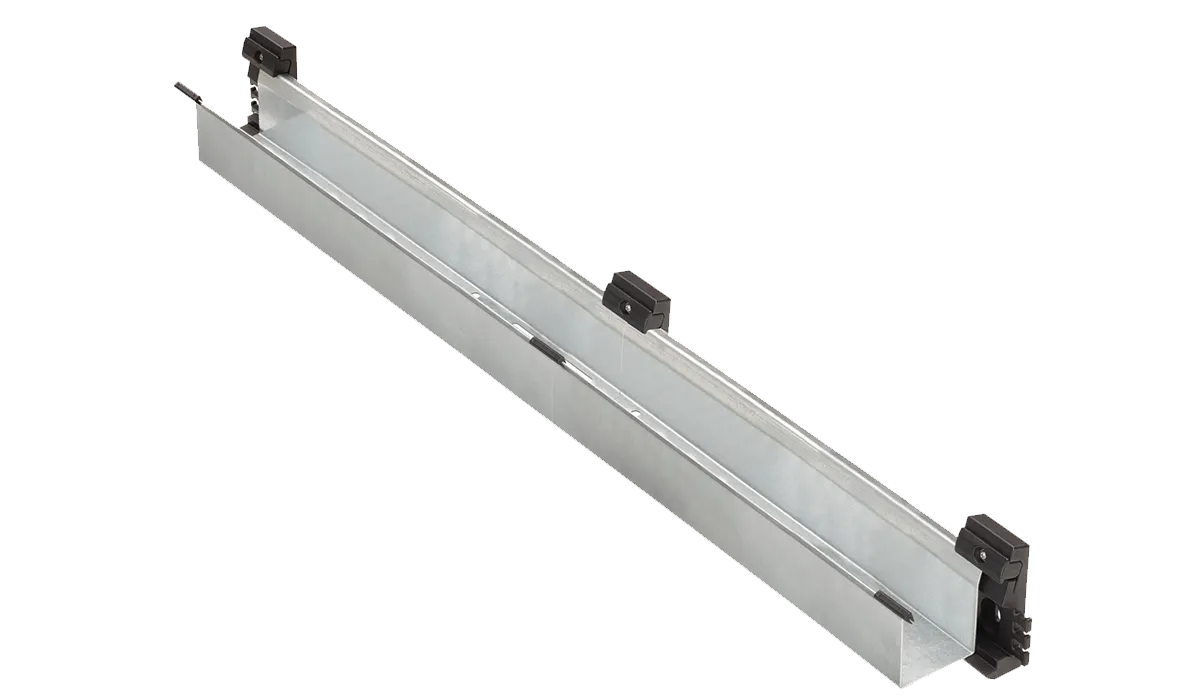

| Für Kranträger | guidefast |
Auslegung und Montage der Führungsrinne
Keine Führungsrinne gewünscht?
Nicht jede Anwendung benötigt eine klassische Führungsrinne. Für bestimmte lange Verfahrwege bietet igus selbstführende Energiekettensysteme wie autoglide an. Je nach System sind damit Verfahrwege bis zu 80 m ohne klassische Führungsrinne möglich.
