Kein Festsetzen von Schmutz an kritischen Lagerstellen

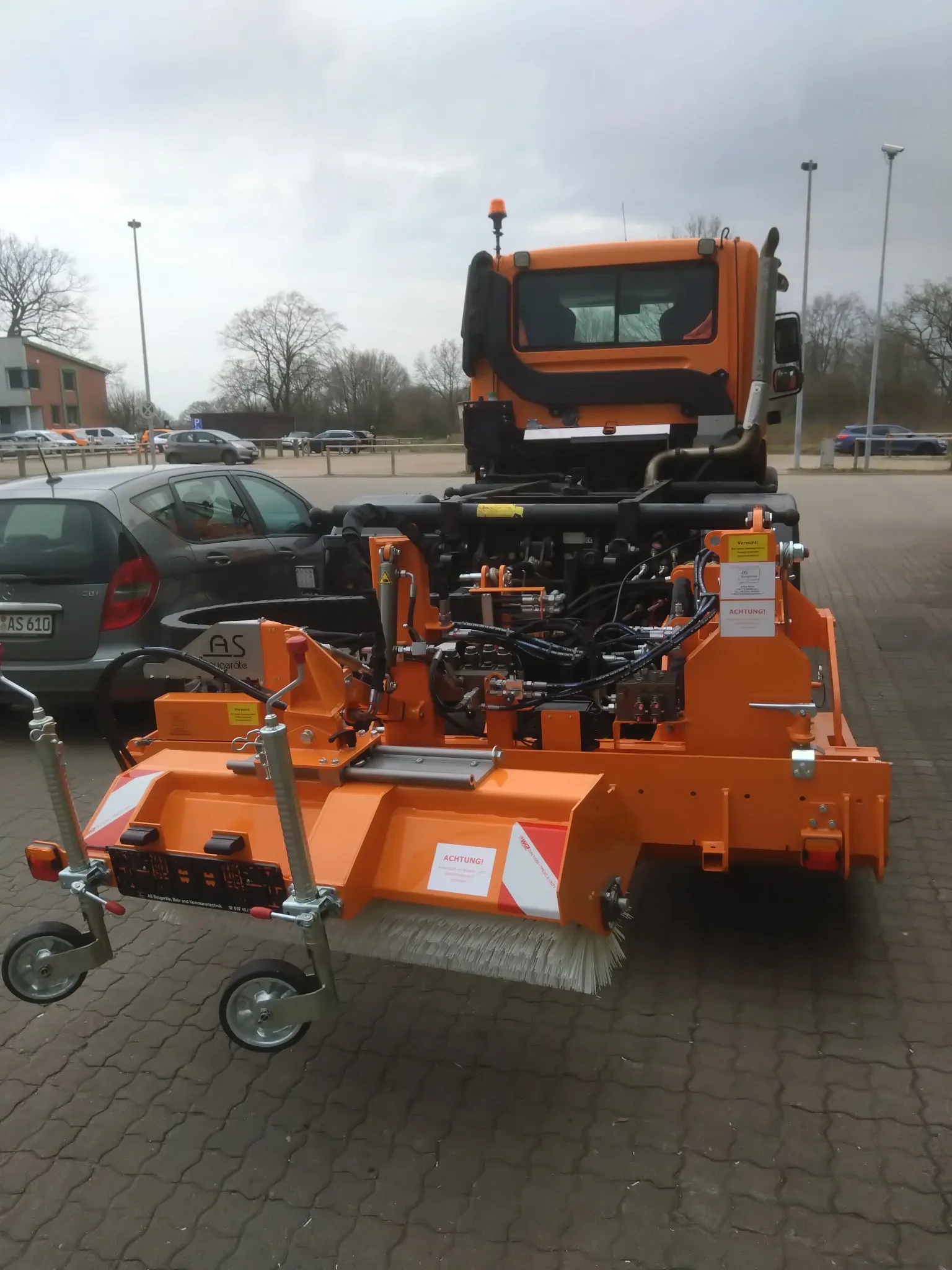

Mit seinen Bankettfertigern bietet AS Baugeräte Lösungen für Dienstleister, Baufirmen und Kommunen. Der Bankettfertiger BA150 wird an ein Trägerfahrzeug angebaut und ermöglicht die schnelle und effiziente Herstellung sowie Sanierung von Banketten entlang von Straßen und Wegen.

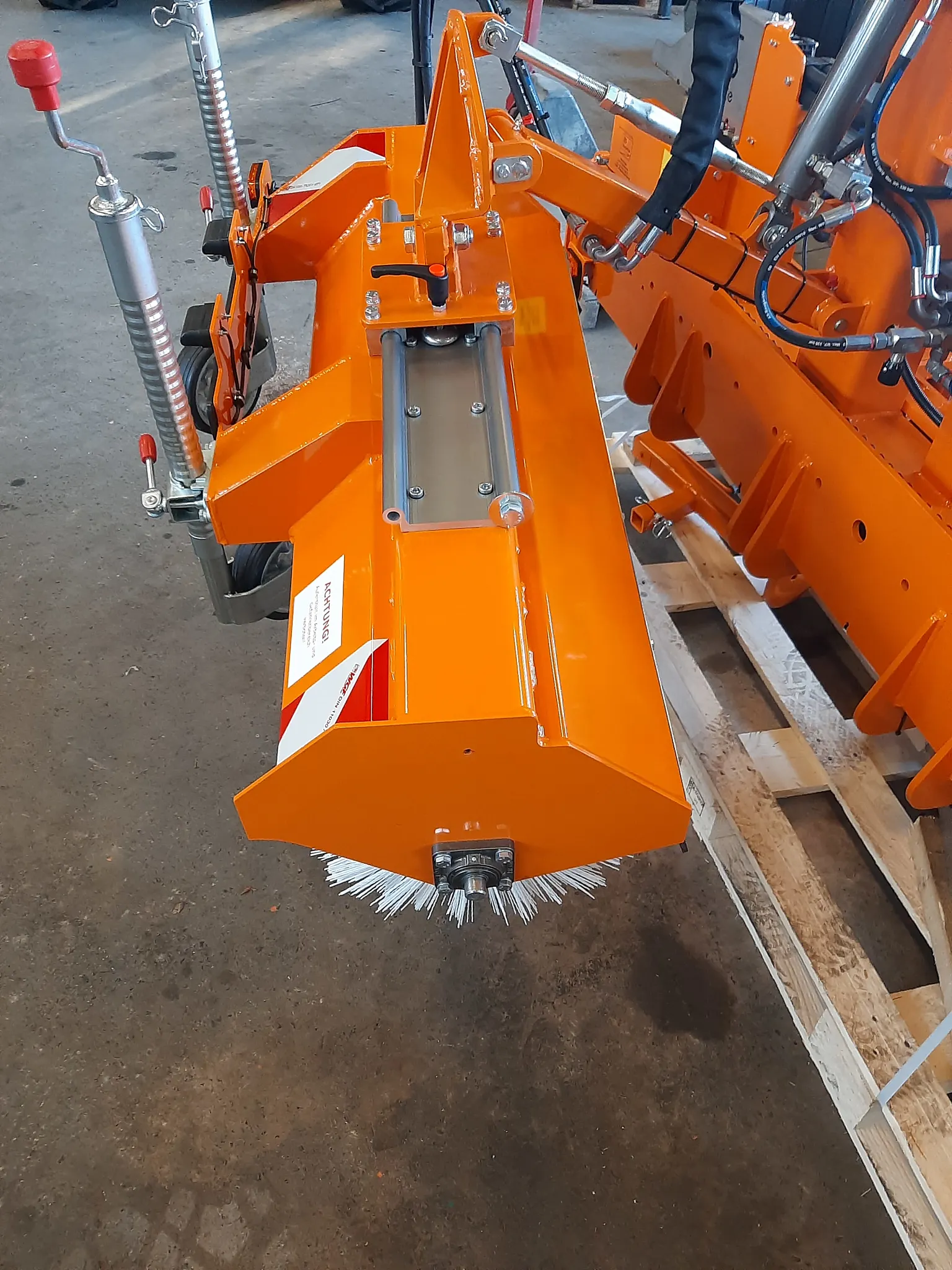

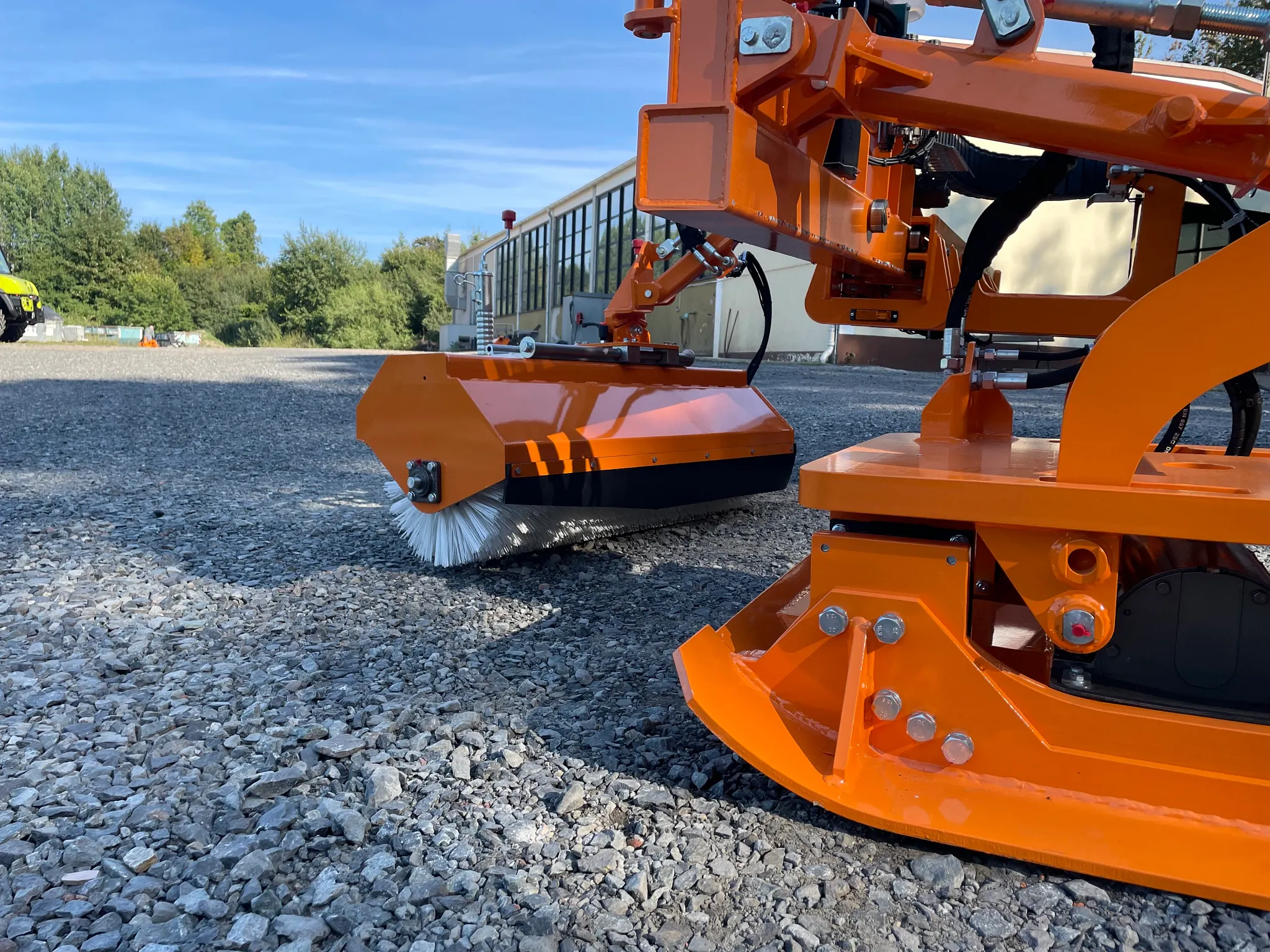

Ein wichtiger Bestandteil der Maschine ist die Heckkehrmaschine. Sie reinigt die Arbeitsfläche und muss dabei präzise positioniert werden können. Für diese Verstellbewegung suchte AS Baugeräte nach einer robusten und wartungsarmen Lösung.

Steckbrief

Was wurde benötigt: Linearführungen
Anforderungen: Die Maschine wird ganzjährig genutzt und auch draußen gelagert und muss deshalb vollständig korrosionsfrei sein. Schmutz darf sich nicht an den Lagerstellen festsetzen
Branche: Straßenfertigungsmaschinen
Erfolg für den Kunden: Die Maschine läuft zuverlässig ohne ungeplante Stillstandzeiten

Weitere Anwendungsbeispiele

Eingesetzte Produkte

WJ200UM-01-25

WS-25-120

Problem

Die Einsatzbedingungen sind besonders anspruchsvoll. Die Maschinen werden ganzjährig genutzt oder dauerhaft im Außenbereich gelagert. Regen, Feuchtigkeit und Temperaturschwankungen erfordern eine hohe Korrosionsbeständigkeit aller Komponenten.

Hinzu kommt die starke Verschmutzung während des Kehrprozesses. Dabei werden Erde, Staub, Kies und Steine aufgewirbelt und gelangen direkt an die Lagerstellen.

„Geschmierte Systeme würden an dieser Lagerstelle die Verschmutzung im System binden, was zu frühzeitigen Ausfällen oder zumindest hohen Wartungsaufwänden führen würde.“

Daniel Voll, AS Baugeräte GmbH

Lösung

Da der Bankettfertiger 2019 als Neuentwicklung entstand, konnten die Konstrukteure die Lagertechnik von Anfang an auslegen. Gemeinsam mit dem igus Außendienst wurde das Führungssystem berechnet und konstruktiv abgestimmt. Zusätzlich stellte igus Testmuster für den Prototypen zur Verfügung.

Die Wahl fiel bewusst auf eine schmierfreie Lösung aus Hochleistungskunststoffen. Im Gegensatz zu geschmierten Metalllagern benötigen die drylin Komponenten keinerlei Schmierung. Dadurch können Schmutzpartikel nicht an Fett oder Öl haften bleiben und die Funktion der Führung beeinträchtigen.

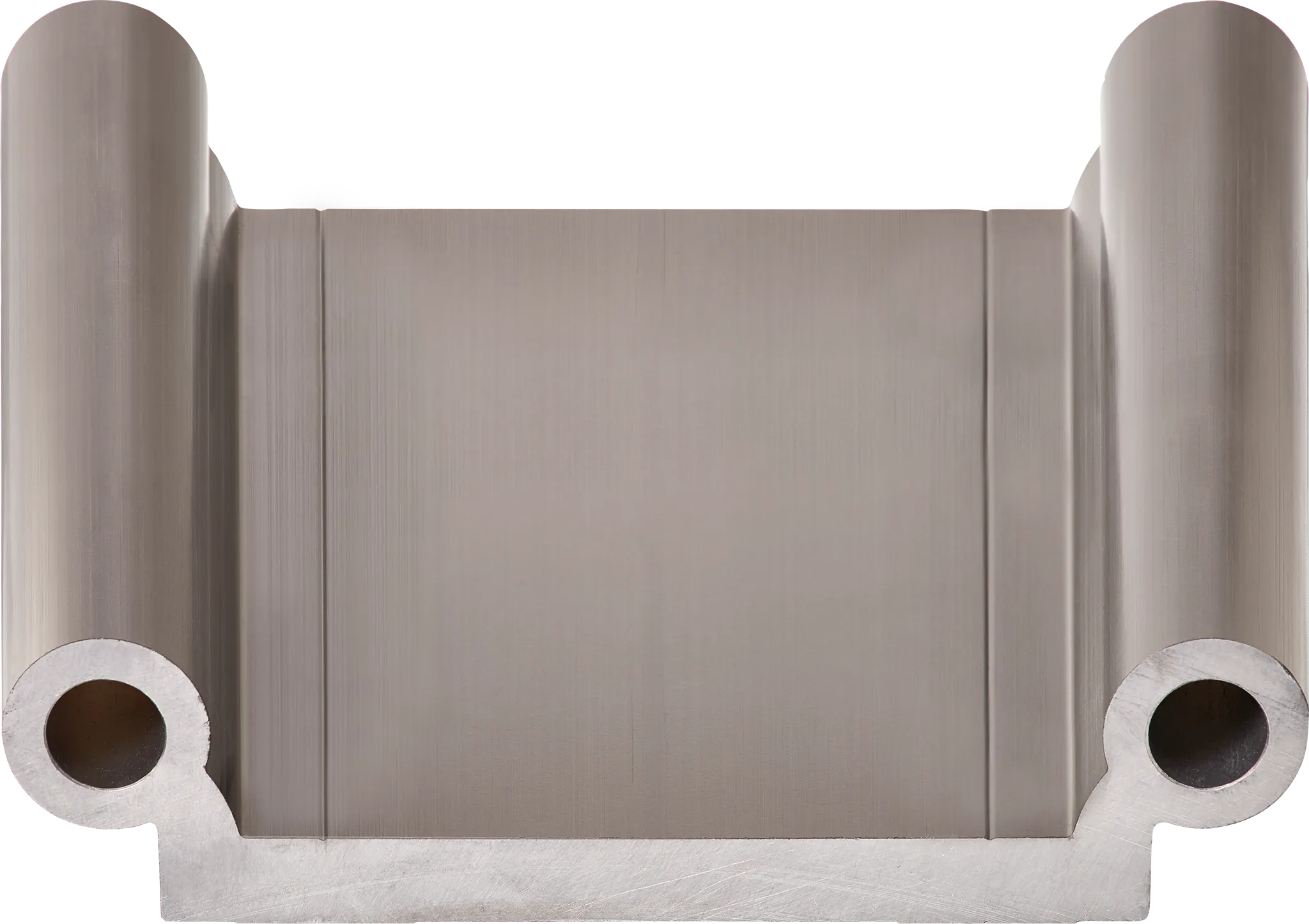

Seit über fünf Jahren bewährt sich die Kombination aus drylin W Linearführung WS-25-120 und den Gehäuselagern WJ200UM-01-25 zuverlässig im Praxiseinsatz.
