Leitungen für Shuttlelager in Sekunden angeschlossen

Was wurde benötigt: Eine modulare und möglichst einfach installierbare vertikale Leitungsführung an den Liften von Shuttlelagern

Anforderungen: Einfachheit, schnell installierbar, schmier- und wartungsfrei

Branche: Intralogistik

Erfolg für den Kunden: Module Connet-Stecksysteme vereinen alle einzelnen Steckanschlüsse in einem System. Das spart Rocket Solution beim Abmontieren des vorab geprüften Lagersystems und Installieren der Lösung beim Kunden viel Zeit und reduziert Fehler beim Stecken. Leitungen und Energieketten werden außerdem komplett vorkonfektioniert sowie anschlussfertig geliefert.

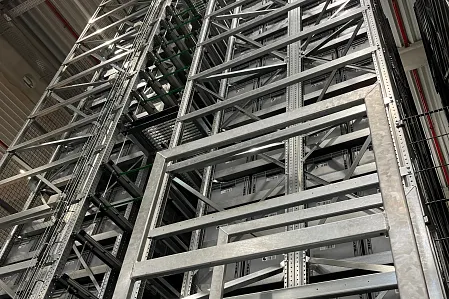

Der Automatisierungsspezialist Rocket Solution bietet Komplettlösungen für die Intralogistik, bestehend aus Regalsystemen, kompakten Shuttles, Hebern und Software. Das Shuttlelager RSX1 verspricht dabei eine um mindestens 50 % höhere Behälterlagerkapazität auf gleicher Fläche. Grund dafür ist unter anderem eine vierfach tiefe Lagerung mit einem intelligenten Teleskopsystem.

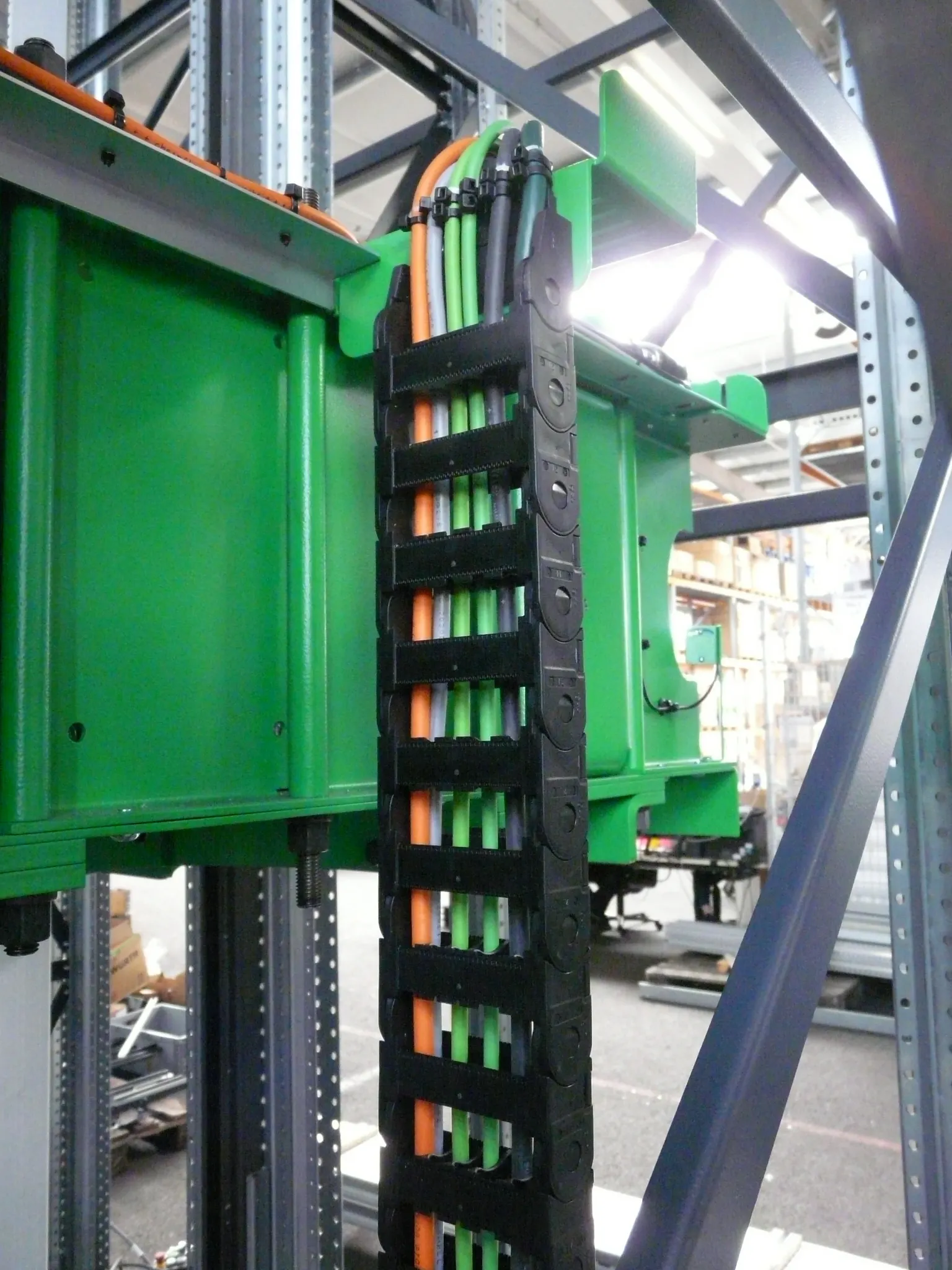

Um eine möglichst autonome aber auch individualisierbare Lösung zu erlauben, müssen alle Komponenten flexibel, langlebig, modular und reparaturfreundlich konstruiert sein. So auch die Energiezuführung zu den Liftsystemen (Hebern) für den vertikalen Transport der Shuttles innerhalb des Regalsystems. Die Heber können je nach Lagerabmessung bis zu 30 Meter Höhe erreichen wobei bis zu vier Liftsysteme pro Gassenseite die Behälter mit Geschwindigkeiten von bis zu 5 m/s und Beschleunigungen bis 7 m/s² auf die gewünschte Etage bewegen.

Nicht nur erforderte der dynamische Betrieb eine zuverlässige und schnell verfahrbare Energieführung. Da Rocket Solution die gesamte Lagerstruktur zunächst im eigenen Lager testet, dann abbaut und wieder beim Kunden neu aufbaut, sollten Energieführung und Leitungen möglichst leicht und schnell installiert werden können. Gleichzeitig mussten mögliche Fehlerquellen bei der Verbindung der elektrischen Anschlüsse minimiert werden.

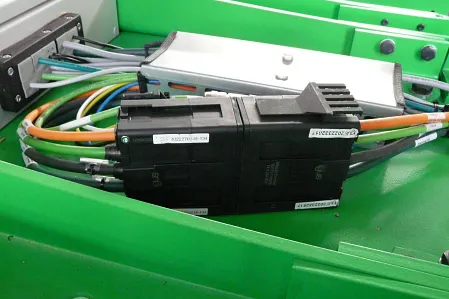

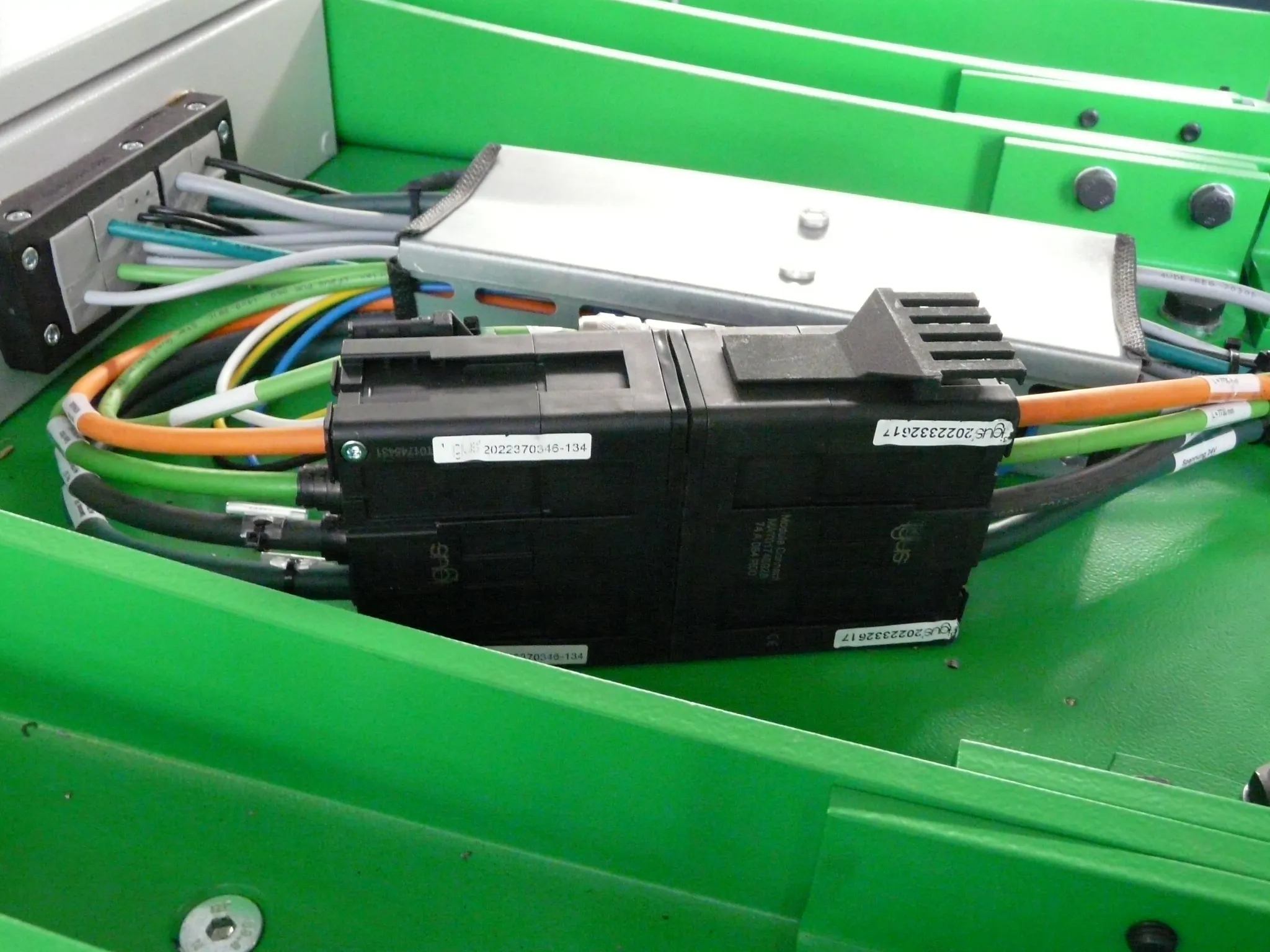

Bei der Versorgung der Heber mit Energie und Signalen setzt Rocket Solution auf ein modulares Konzept: Das Steckverbindersystem Module Connect. Dabei handelt es sich um baukastenartige Steckmodule, die ein einfaches Anschließen und Lösen von Energieketten und den sich darin befindenden Leitungen erlauben. Denn: Alle einzelnen Kontaktträger sind in einem flexiblen Steckmodul fixiert, pro Anschlussseite gibt es nur noch ein einzelnes Steckmodul statt vieler Einzelanschlüsse.

Das Stecksystem spart Rocket Solution daher nicht nur einen erheblichen Zeitaufwand beim Ab- und Aufbauen der Shuttleregale. Es werden auch potentielle Fehlerquellen, die durch das einzelne Verbinden der Stecker entstehen könnten, vermieden.

Die biegefesten chainflex Leitungen und Energieketten werden dabei vorkonfektioniert und anschlussfertig als sogenanntes readychain-System geliefert. Der Kunde muss sich nur noch um das Einlegen der Leitungen in das Module Connect-System befassen und spart deutlich Installationszeit. Neben der vertikalen Leitungsführung an den Lastaufnahmemitteln werden auch kleinere Energieketten, etwa vom Typ E2.1 für den horizontalen Ausschub der Behälter am Lift eingesetzt.

Zuletzt wurden auch an mehreren Lagerstellen am Shuttle von Rocket Solution besonders leichte iglidur Gleitlager verbaut. Sie unterstützen aber nicht nur den Leichtbauansatz, sondern sind dank schmier- und wartungsfreier Funktion auch perfekt für den langfristigen autonomen Betrieb der Shuttles im Regalsystem geeignet.
