Wartungsfreie Lager und Führungsschienen in flexiblen Sitzschalen der MK Medizintechnik GmbH

Langlebige und schmierfreie Komponenten für Hilfsmittel in der Rehatechnik

Die Sitzschale MK Dynamic wird in der individuellen Rehatechnik eingesetzt. Sie unterstützt bei Personen mit körperlicher oder geistiger Beeinträchtigung die Regulierung des Muskeltonus und trägt zur Reduzierung spastischer Bewegungsmuster bei. Mithilfe unserer drylin W-Führungsschienen, PRT-Drehkranzlagern und iglidur-Gleitlagern an unterschiedlichen Stellen der Sitzschale wurde eine Lösung geschaffen, die die Stabilität und Funktionalität des Systems verbessert.

Steckbrief

Was wurde benötigt: Bewegliche Komponenten, die unter hoher Dauerbelastung schmierfrei und wartungsfrei bleiben

Anforderungen: Wartungsfrei, schmiermittelfrei, langlebig sowie zuverlässig im täglichen Gebrauch

Branche: Medizintechnik

Erfolg für den Kunden: Individuelle Anpassungen an Nutzer, kein Wartungsaufwand und Zuverlässigkeit dank selbstschmierender und korrosionsbeständiger Bauweise

Eingesetzte Produkte

PRT-Drehkranzlager

Führungsschienen

Gehäuselager

drylin W Gehäuselager WJ200UM-01

Gleitlager

iglidur J4

Jetzt Gleitlager konfigurieren

Problem

Die MK Medizintechnik GmbH stellt individuell angefertigte Medizinprodukte her, darunter Sitz- und Liegesysteme, Handhebelrollstühle, Rampen sowie Sonderanfertigungen für Menschen mit Mobilitätseinschränkungen.

Darunter fällt auch die Sitzschale MK-Dynamic, eine modulare Sitz- und Rückeneinheit, deren Elemente sich individuell einstellen und über Dämpfersysteme steuern lassen. Dazu zählen die Rückendynamik, der Kniedrehpunkt sowie die Fußplatten, die jeweils auf die Bedürfnisse der Nutzer abgestimmt werden müssen.

Bei intensiver und dauerhafter Nutzung kommt es jedoch regelmäßig zu Verschleißerscheinungen an den beweglichen Komponenten, was die Handhabung und die strukturelle Stabilität der Sitzschale beeinträchtigen kann. Der tägliche Einsatz der Sitzschale sowie Umwelteinflüsse im täglichen Gebrauch führen zu einer konstanten mechanischen Belastung an den Lagerstellen. Die intensive Beanspruchung stellt hohe Anforderungen an die Qualität der Materialien, die wartungsfrei sowie langfristig zuverlässig funktionieren müssen.

Linearführungen entdecken

Lösung

Um den hohen mechanischen Belastungen und den Anforderungen an die Wartungsfreiheit gerecht zu werden, setzt die MK Medizintechnik GmbH in den zentralen Bewegungsbereichen der Sitzschale auf iglidur Gleit- und Drehkranzlager sowie drylin Linearlagertechnik.

Im Rückenbereich sorgen unsere drylin W Führungsschiene und
WJ200UM-01-06 Gehäuselager für eine stabile und gleichmäßige Führung. Diese Komponenten sind für Drucklasten von ca. 400–600  Nm ausgelegt und ermöglichen einen kontrollierten Bewegungsablauf bei gleichzeitig hoher Belastbarkeit.

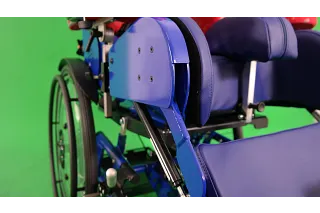

Am Kniedrehpunkt wird eines unserer groß dimensionierten PRT-04 Rundtischlager eingesetzt. Das Rundtischlager erlaubt eine präzise Bewegungsführung und unterstützt die dynamische Anpassung der Sitzschale im Kniebereich.

Im Bereich der Unterschenkel kommen für jedes Bein drylin W-Doppelschienen sowie iglidur J4-Gleitlager zum Einsatz,
ergänzt durch eine Gaszugfeder. Diese Kombination gleicht Beinlängendifferenzen bei der Kniestreckung aus und leitet entstehende Druckspitzen nach unten ab. Dadurch wird verhindert, dass sich spastische Muskelreaktionen in den Oberkörper fortsetzen, was den Alltag der Nutzer spürbar erleichtert.

Alle eingesetzten Komponenten sind wartungsfrei und kommen ohne Schmierstoffe aus, während sie den medizinischen Anforderungen und den täglichen Belastungen durch den intensiven Gebrauch zuverlässig standhalten.
