Drehverbindungen

Drehverbindungen sind im Allgemeinen der Kategorie der Großlager zuzuordnen, um gleichzeitig Axial- und Radialkräfte zu übertragen. Im Gegensatz zu Kugellagern werden die Drehverbindungen nicht in einem Gehäuse oder auf einer Welle montiert. Hierfür sind die Befestigungsbohrungen im Außen- und Innenring gedacht, um eine optimale Kraftübertragung und eine schnelle Verbindung zu den relevanten und anliegenden Komponenten zu ermöglichen. Der aufliegende Einbau der Drehverbindungen ist der Regelfall, jedoch ist auch eine vertikale Montage denkbar. Bei Drehverbindungen aus Metall laufen die auf Abstand gehaltenen Wälzkörper in einer abgedichteten und geschmierten Laufbahn. igus bietet Kunden die Möglichkeit zwischen zwei verschiedenen, zu 100 % schmierfreien Varianten zu wählen. Neben einer Drehverbindung, die auf wartungsarmen Gleitelementen läuft, bietet igus kugelgelagerte Drehverbindungen an; ob mit Außenverzahnung, Innenverzahnung oder Sonderteile nach Wunsch.

Gleitgelagerte Drehverbindung iglidur PRT

100 % frei von Schmierung
Sehr flacher Aufbau
Einbaufertig & leicht zu montieren
Beständig gegen Schmutz, Staub, Korrosion und Feuchtigkeit
Hier die richtige Drehverbindung für Ihre Anwendung finden

Mehr zu gleitgelagerten Drehverbindungen erfahren

Kugelgelagerte Drehverbindung xiros

100 % frei von Schmierung
Komplett metallfrei verfügbar
Besonders geeignet für die Lebensmittel- und Chemieindustrie
FDA-konforme Komponenten
Kugellager Lebensdauer-Berechnung

Mehr zu kugelgelagerten Drehverbindungen erfahren

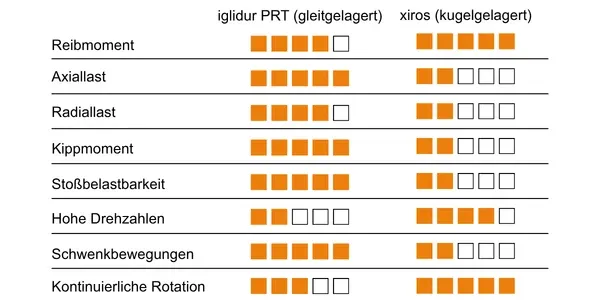

Die Wahl der passenden Drehverbindung richtet sich nach den Anforderungen Ihrer Anwendung. iglidur PRT Drehverbindungen eignen sich besonders für hohe Axial- und Radiallasten, große Kippmomente sowie Stoßbelastungen. Sie sind die ideale Lösung für robuste Schwenkbewegungen und langsam drehende Anwendungen.

xiros kugelgelagerte Drehverbindungen sind dagegen für eine besonders leichtgängige, kontinuierliche Rotation ausgelegt. Sie eignen sich vor allem für Anwendungen mit geringen bis mittleren Lasten, bei denen ein niedriges Reibmoment im Vordergrund steht.

Beide Systeme arbeiten schmierfrei und wartungsfrei. Während die iglidur PRT bei Tragfähigkeit und Robustheit überzeugt, spielt die xiros Drehverbindung ihre Stärken bei leichtgängigen Drehbewegungen aus.

Wo kann ich die Drehverbindungen kaufen?

PRT-Drehkranzlager, Kugeldrehverbindungen und weitere Bauformen in diversen Baugrößen finden Sie in unserem Online-Shop. Durch die breite Werkstoffpalette sind unsere Lösungen für unterschiedlichste Branchen konzipiert und lösen auch Ihren speziellen Anwendungsfall.

PRT-Drehverbindung im Online-Shop kaufenKugeldrehverbindung im Online-Shop kaufen

Unsere Drehverbindungen im Einsatz

Montagetisch mit iglidur PRT-01 Drehkranzlager
„Wir waren auf der Suche nach einem unkomplizierten Drehkranzlager, das die Drehung unseres Montagetischs ermöglicht. Der wartungsfreie Einsatz von PRT Drehkranzlagern kam uns somit sehr entgegen. Die Zusammenarbeit mit igus verlief sehr gut.“
Maciej Banaś, GBK Projektowanie i Budowa Maszyn

Mehr zur Anwendung

Heizkabeltrommel EasyCure der Bodenbender GmbH

Heizkabeltrommel mit xirodur B180 Drehverbindung
„Die xiros Drehverbindungen haben uns aufgrund der Schmierfreiheit, des leichten Laufs sowie geringen Gewichts des Kunststoffs überzeugt. Auch die individuellen Gestaltungsmöglichkeiten der Produkte waren während des Entwicklungsprozesses sehr hilfreich.“
Jonas Bodenbender, Geschäftsführer Bodenbender GmbH
