Servoleitung vs. Motorleitung

Die wichtigsten Unterschiede einfach erklärt.

In der Elektrotechnik begegnet man häufig zwei Begriffen: Servoleitung und Motorleitung. Beide Leitungstypen haben die gleiche grundlegende Aufgabe – sie versorgen Motoren mit elektrischer Energie. Dennoch gibt es wichtige Unterschiede, die je nach Anwendung entscheidend sein können.

Gemeinsamkeiten der beiden Leitungsarten

Sowohl Servo- als auch Motorleitungen:

dienen der Energieversorgung von Elektromotoren
sind oft für ähnliche Nennspannungen ausgelegt (typisch 600/1.000 V)
werden im Maschinen- und Anlagenbau eingesetzt

Die Unterschiede liegen vor allem im Aufbau, in den Zusatzfunktionen und in der Normierung.

Aufbau einer Motorleitung

einfach und funktional

Eine klassische Motorleitung besteht in der Regel aus:

3 Phasenadern
1 Schutzleiter (PE)

Damit lässt sich ein Drehstrommotor vollständig betreiben.
Zusätzliche Funktionen (z. B. Temperatursensor oder Bremse) werden oft über separate Leitungen angeschlossen.

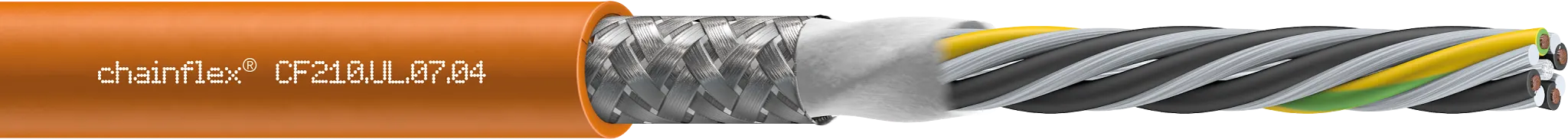

Aufbau einer Servoleitung

erweitert und kompakt

Servoleitungen sind komplexer aufgebaut. Sie enthalten:

Hauptadern für die Energieversorgung
zusätzliche, geschirmte Aderpaare

Diese zusätzlichen Adern werden verwendet für:

Temperatursensoren
Bremsen
Rückmeldesignale

Vorteil: Alle Funktionen lassen sich über eine einzige Leitung verbinden.

Weitere Unterschiede im Detail

Schirmung

Motorleitungen: je nach Einsatz mit oder ohne Schirm
Servoleitungen: fast immer mit Gesamtschirm, um elektromagnetische Störungen zu minimieren

Die stärkere Abschirmung der Servoleitung ist besonders wichtig in Anwendungen mit empfindlicher Steuerungstechnik.

Farbkennung

DESINA-Standard

in erster sichtbarer Unterschied ist die äußere Farbe der Leitung:

Motorleitung: schwarzer Außenmantel
Servoleitung: orangefarbener Außenmantel (RAL 2003)

Diese Farbgebung ist kein Zufall. Sie basiert auf dem DESINA-Standard, der im Maschinenbau für eine einheitliche und schnelle Identifikation von Leitungen sorgt.

Ziel: Funktionen von Leitungen auf einen Blick erkennbar machen.

Anschluss

Servomotoren werden häufig über spezielle Rundsteckverbinder angeschlossen. Diese besitzen:

Kontakte für Leistung
Kontakte für Zusatzfunktionen (z. B. Sensoren, Bremse)

Da in diesen Steckern meist nur eine Leitung eingeführt werden kann, ist die Kombination aller Funktionen in einer Servoleitung erforderlich.

Kann man Servoleitung und Motorleitung austauschen?

✅ Motorleitung für Servomotor: möglich, wenn

keine Zusatzfunktionen vorhanden sind oder
Sensoren/Bremse separat angeschlossen werden

✅ Servoleitung für Motor: ebenfalls möglich,

nicht benötigte Adern bleiben einfach ungenutzt

Wichtig: Die Wahl hängt immer von der konkreten Anwendung ab.

Orientierung für die Auswahl:

Für die richtige Wahl helfen folgende Fragen:

Werden zusätzliche Signale oder Sensoren benötigt?
Ist eine kompakte Verkabelung gewünscht?
Gibt es Anforderungen an EMV/Abschirmung?

Hilfe bei der Auswahl

Wenn Sie sich unsicher sind: Prüfen Sie immer Spannung, Anwendung und Bewegungsanforderung!
