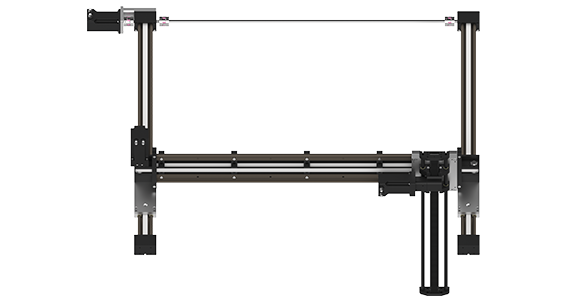

Raumportal
Das Baukastensystem der drylin® Portal-Reihe sorgt in Portalanwendungen für kostengünstiges, schmiermittelfreies Gleiten

Der Maschinenbau und seine Zulieferer stehen vor großen, globalen Herausforderungen. Der Wettbewerb wird noch intensiver, der Preisdruck wird größer wie auch die Nachfrage nach lokaler Produktion. Wir bieten kostengünstige Komplettsysteme, die Aufgaben automatisieren um schneller und effektiver zu produzieren.

Mit dem Raumportal sind dreidimensionale Anwendungen realisierbar.

Anwendungsbeispiele sind:

Mess- und Prüfautomation

Handhabungs- und Montagetechnik

Identifikation in der Mikroelektronik, Medizintechnik

Kleinteilehandlingsaufgaben

einfache Handhabungsaufgaben


Vorteile:

Einfacher Aufbau

Initiatormontage über T-Nut auf gesamter Länge des Profils

Fertigbaukasten mit Auslegerachse

Alles aus einer Hand


Wann nehme ich igus® Raumportale:

Bei Lasten bis zu 2,5 [kg]

bei Präzisionsanforderungen bis ca. 0,8 [mm]

bei Geschwindigkeiten bis max. 0,5 [m/s]

Details Raumportal



Montageanleitung Raumportal



Montagehinweise Initiatorkits



Ihr individuelles Portal fragen Sie bitte über unten stehendes Formular bei uns an oder nehmen unsere telefonische Beratung in Anspruch.
