Montagehinweise für die Energiekette triflex® R - TRE

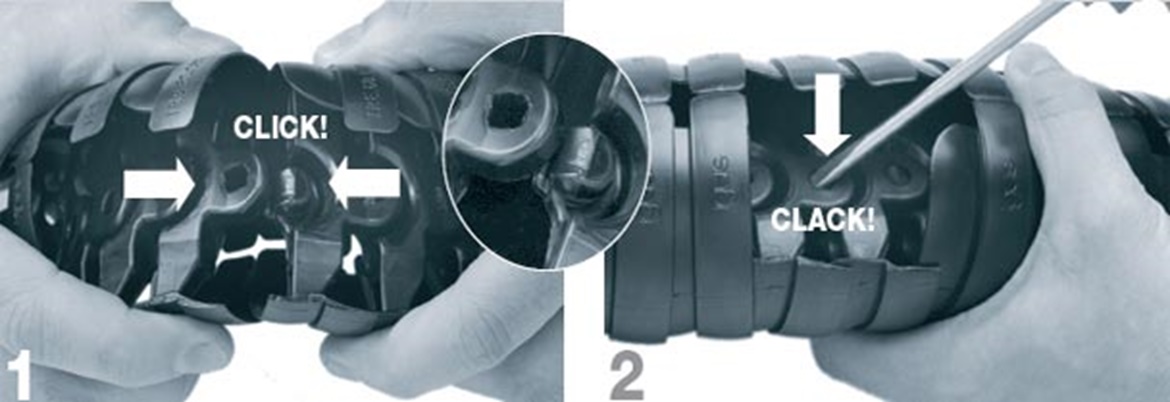

Fügen: TRE.30 - TRE.40 - TRE.60 - TRE.70 - TRE.85 - TRE.100

Montagehinweise für triflex® R TRE triflex® R am Radiusanschlag zusammenhalten und Pfanne an der abgeschrägten Kugel hochschieben. Zusätzlich Pfanne mit deutlich hörbaren "Einrasten" auf der Kugel montieren.

(Kette zur Demonstration aufgeschnitten)

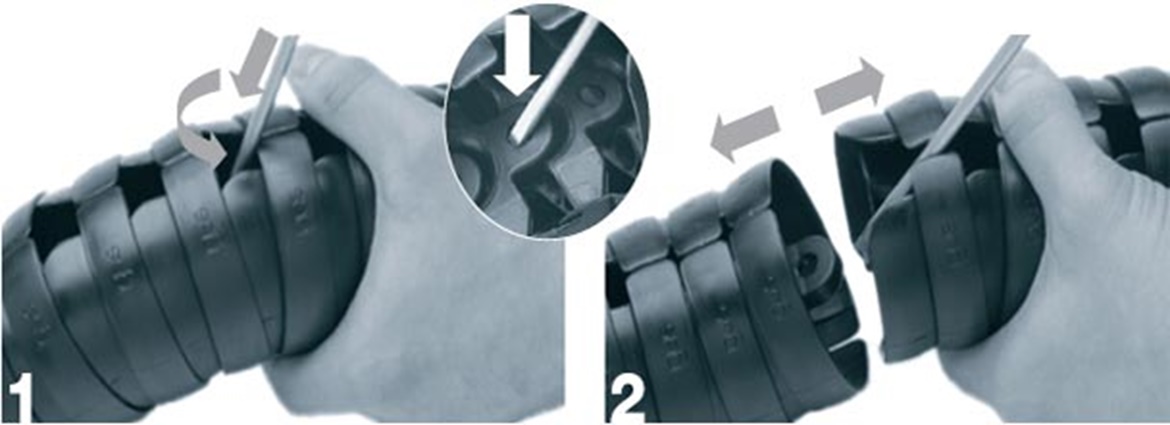

Trennen: TRE.70 - TRE.85 - TRE-100

Montagehinweise für triflex® R TRE Schraubendreher von oben in die Pfannenöffnung einführen und Kugel nach unten aushebeln. Anschließend e-ketten® gegen den Uhrzeigersinn aufdrehen.

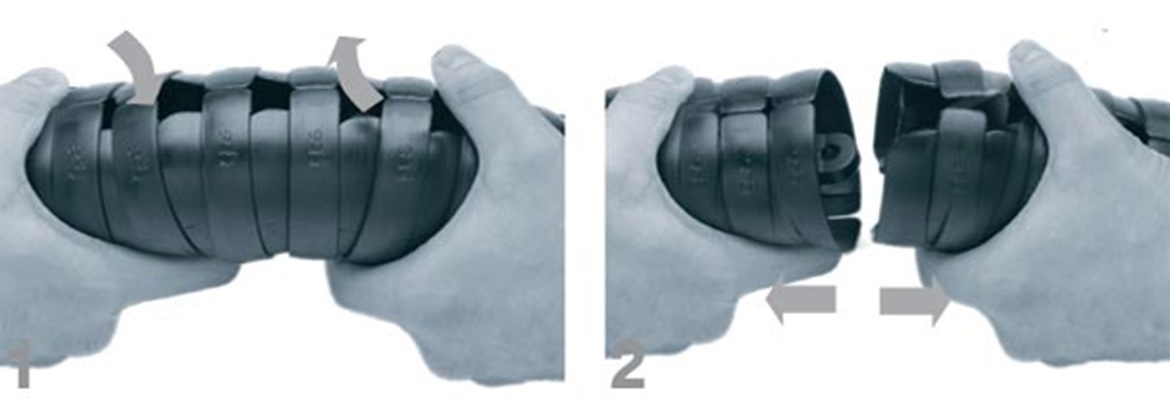

Trennen: TRE.30 - TRE.40 - TRE.60

Montagehinweise für triflex® R TRE triflex® R in den Radius biegen und gegen den Uhrzeigersinn aufdrehen und trennen.

Befüllen: TRE.30 - TRE.40 - TRE.60 - TRE.70 - TRE.85 - TRE.100

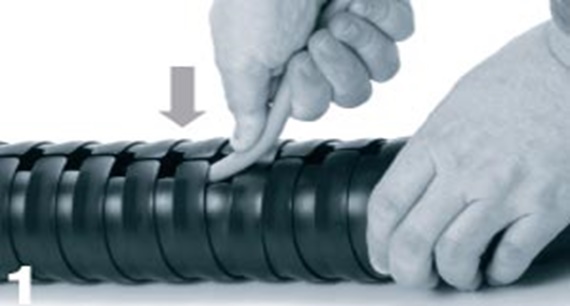

Triflex TRE Montage Sehr einfache Befüllung - Kabel einfach reindrücken ...

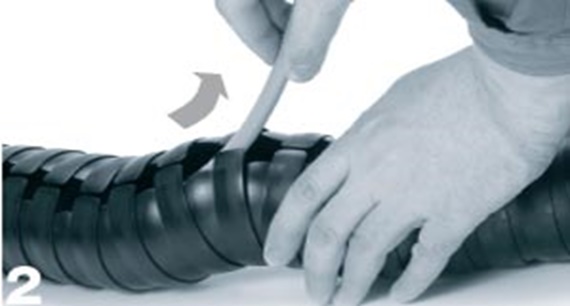

Triflex TRE Montage ... und Kabel einfach herausziehen
