Montagehinweise für die Energiekette triflex® R - TRL

Videoanleitung zur Montage von triflex® R Ketten

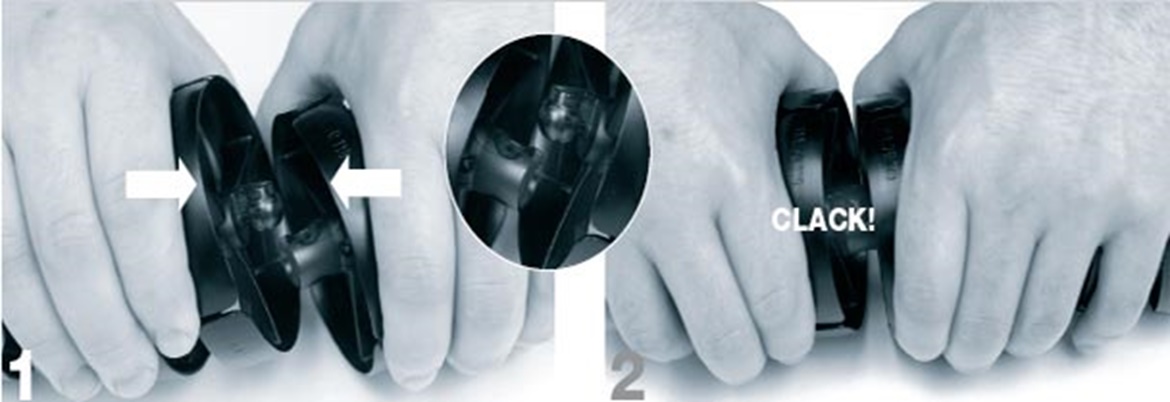

Fügen: TRL.30 - TRL.40 - TRL.60 - TRL.70 - TRL.100 - TRLF.100

Montagehinweise für triflex® R TRL Sehr leicht zu montieren - einfach Kugel in Pfanne eindrücken - fertig!

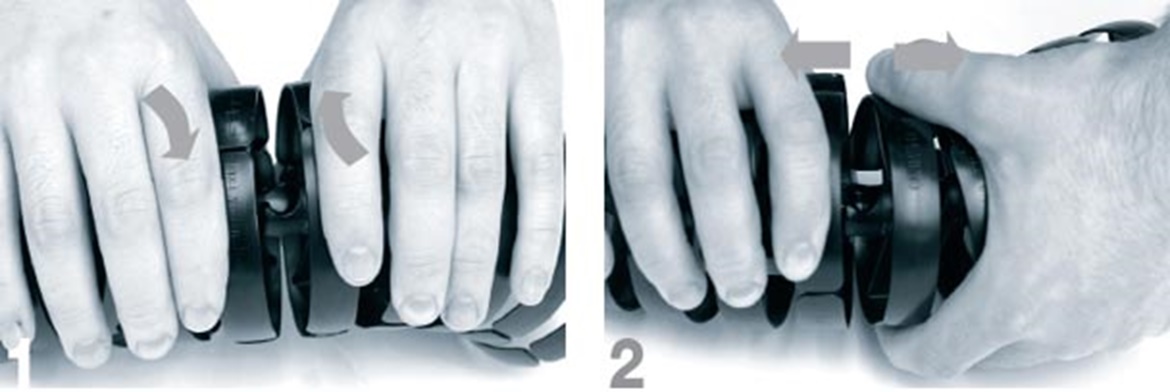

Trennen: TRL.30 - TRL.40 - TRL.60 - TRL.70 - TRL-100 - TRLF.100

Montagehinweise für triflex® R TRL Mit einer leichten Verdrehung die Kugel aus der Pfanne "drehen".

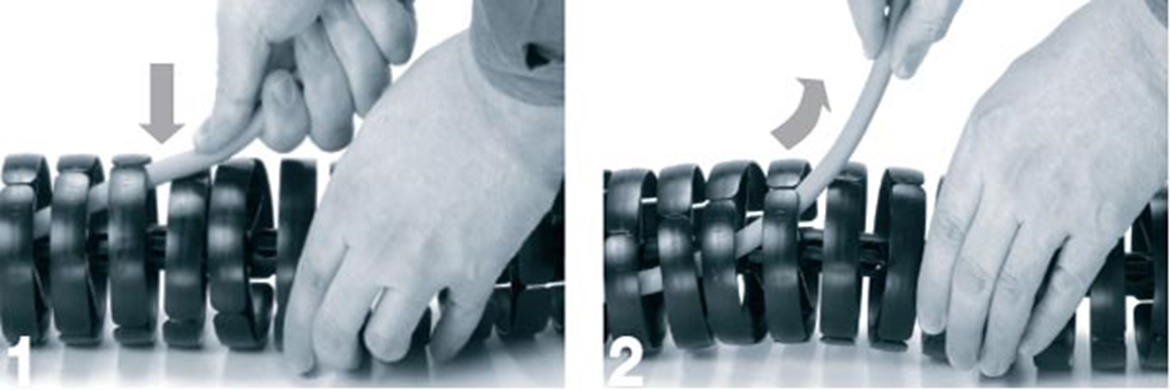

Befüllen: TRL.30 - TRL.40 - TRL.60 - TRL.70 - TRL.100

Montagehinweise für triflex® R TRE Sehr einfache Befüllung - Kabel einfach reindrücken ... ... und Kabel einfach herausziehen.

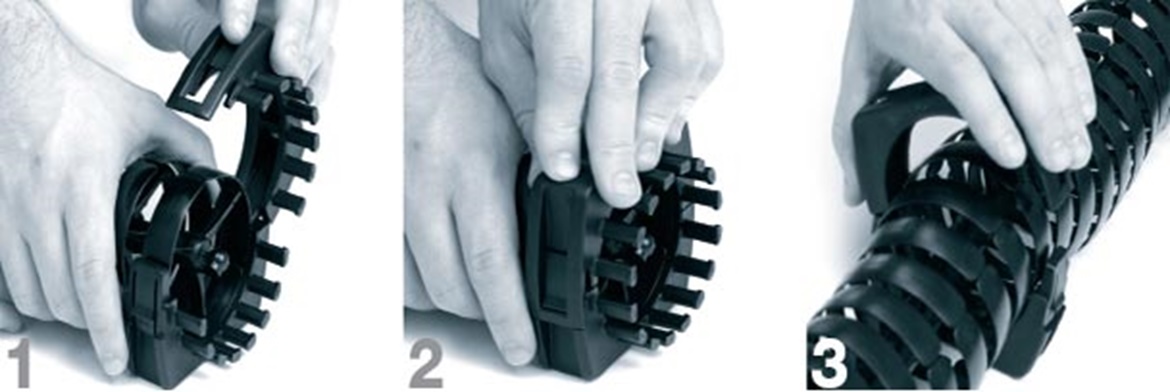

Befüllen: TRLF.100

Montagehinweise für triflex® R TRLF Kettenglieder einfach aufklappen und die Leitung einlegen.

Montage Anschlußelement, hier "Light"- Anschlußelement und Zwischenanbindung

Montagehinweise für triflex® R TRL Einfache Montage - Anschlußelement aufklappen. Kette einlegen. Anschlußelement zuklappen. Zum öffnen Schraubendreher seitlich ansetzen und aufhebeln.

triflex® TRL - Montage-Video

Montageanleitung als WMV
