triflex® RS

Montageanleitung für TRC und TRE System

Vormontiertes triflex® RS am Roboter anbringen.

1

System komplett seitlich verschiebbar

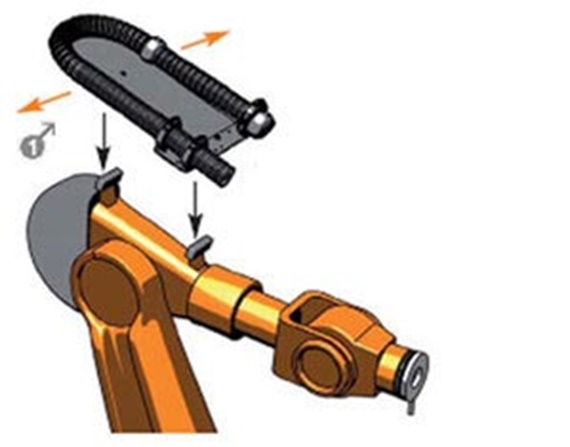

Montage ohne triflex® RS Adapter

Bei identischem Lochbild mit dem Roboter wird das triflex® RS direkt am Roboter montiert.

Protektoren in der Lage nicht versetzen

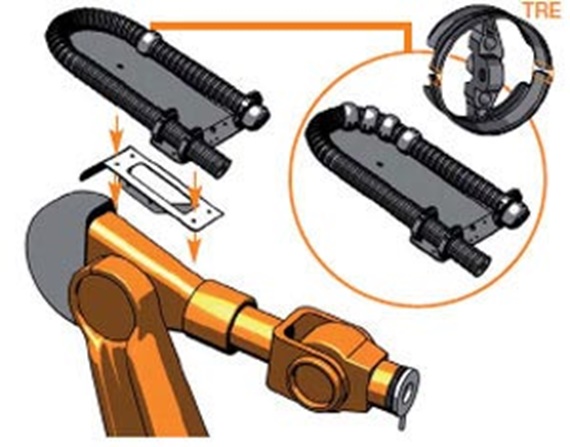

Montage mit triflex® RS Adapter

Bei unterschiedlichem Lochbild mit dem Roboter oder Störkanten wird ein triflex® RS Adapter zwischen Roboter und triflex® RS montiert und darauf das triflex® RS.

Protektoren in der Lage nicht versetzen

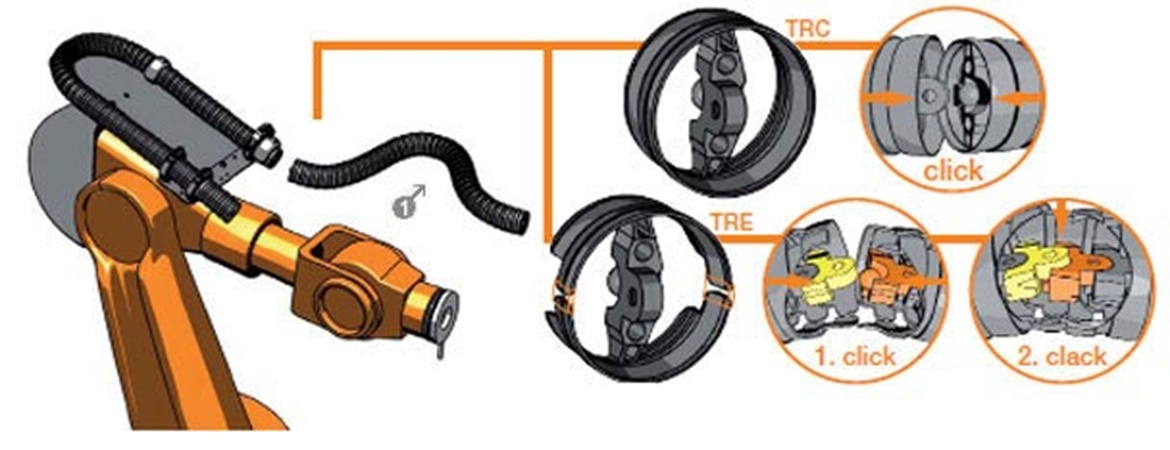

triflex® R Mitnehmerkette montieren und Länge anpassen.

1

Verwendung von Zwischenstücken für Anschlusselemente bei TRE

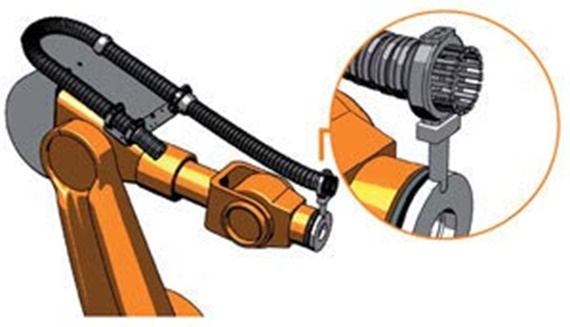

Anschlusselement mit Zugentlastung an der Mitnehmerseite montieren und triflex® R befestigen.

1

Großer Haken außen

Normalausführung:

Befestigung direkt an der Applikation und Zugentlastung mittels Kabelbindern an den Zugentlastungszähnen.

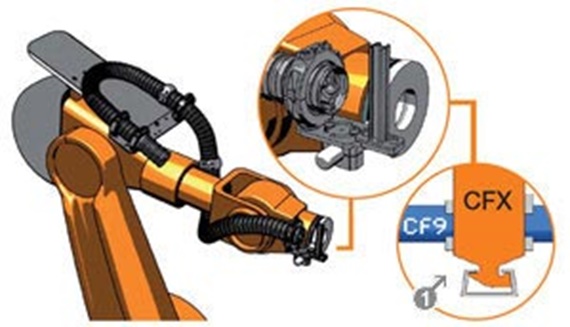

Heavy Duty Ausführung:

Befestigung an der roboterseits montierten Zusatzachse. Zugentlastung mittels CFXZugentlastungsschellen an der Doppel-C-Schiene.

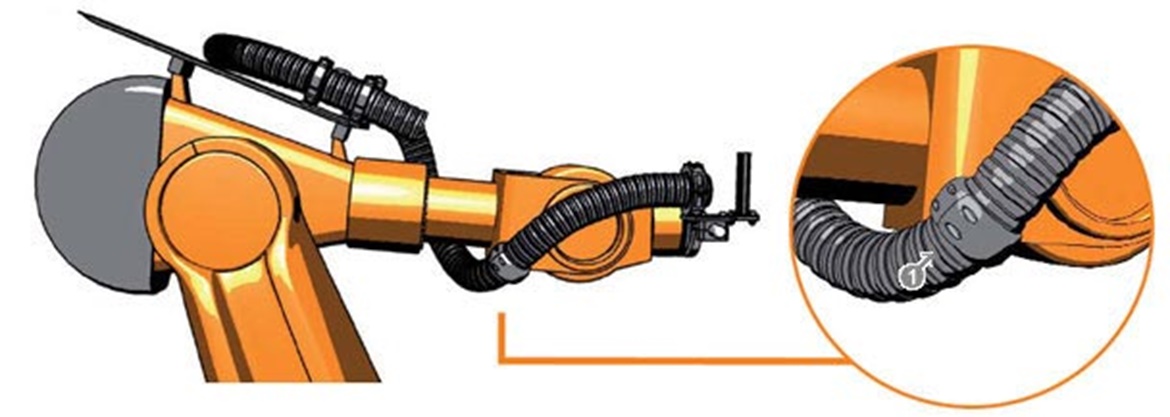

Optional: Bei Störkanten Protektoren anbringen.

1

Protektor
