Delta-Roboter: Build or Buy

10 mal größeres Arbeitsraumvolumen

Erweiterung: Aufgebaut in 30 Minuten – drylin DLE-DR Delta-Roboter

Basierend auf einem Baukastensystem können Anwender zwischen einem kompakten Bausatz zum Selberbauen oder vormontiert in einem Transportrahmen wählen. Jetzt neu mit Kalibrierdorn für einfaches Positionieren auf dem Nullpunkt. Die Fixierung erfolgt direkt am Aufnahmestern und vereinfacht den Einkalibrierprozess.
Für eine sichere Leitungsführung beispielsweise einzelner Pneumatikschläuche entlang der Koppelstangen wurde der Kabelclip für den Delta Roboter entwickelt. Leicht zu montieren, sehr geringes Gewicht.


  • 660 mm Arbeitraumdurchmesser bei 180 mm Arbeitsraumhöhe
  • Pickrate von max. 30/min
  • Selbstschmierende und wartungsfreie drylin® ZLW Zahnriemenachsen
  • Anschlussbereit mit Schrittmotoren und dryve D1 Motorsteuerung
Typische Anwendungsbereiche: Handling, Pick & Place, Robotik, Automatisierung

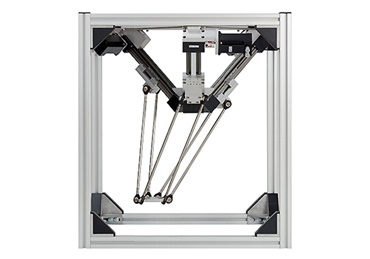

drylin® Delta-Roboter


Vorteile des drylin® Delta-Roboters:

  • Schmierfreie und wartungsfreie drylin® ZLW-Zahnriemenachsen
  • Pickrate von 60/min durch leichte Bauteile aus Kunststoff und Aluminium
  • Arbeitsraum bis zu Ø 360 mm
  • Wahlweise vormontiert inklusive Transportrahmen oder Bausatz
  • Präzise Positionierung durch Motoren mit Encodern
  • Adapterplatte zur Anbringung an T-Nuten-Profile
  • Option: sichere Leitungsführung für mehrdimensionale Bewegungen mit e-kette® triflex® R-Serie TRC.30/TRE.30. Adaptionsmöglichkeit vorhanden


Pick rate of 60/minute
Pre-assembled upon request within 24 hours
New calibrating pin for easy positioning
Downloads:


Technische Dokumentation Baugr. 360



Technische Dokumentation Baugr. 660



CAD Daten - DLE-DR-...



Montageanleitung - aufgebaut in unter 30 Minuten

Technische Daten

 Baugröße 360Baugröße 660
Positioniergenauigkeit+- 0,5+- 0,5[mm]
Arbeitsraumdurchmesser bei 75 / 180 [mm]360660[mm]
Max. Nutzlast55[kg]
Max. Prozesskraft bei Radius 0 mm100100[N]
Dynamik 500 [g]6030Piks. (min)
Eigengewicht1520[kg]
max. Bahngeschwindigkeit31[m/s]
Max. Beschleunigung6020[m/s²]

Lieferprogramm Delta Robot
Bestellnr. Beschreibung
 DLE-DR-0001 drylin® Delta Roboter Baugröße 360, Bausatz in kompakter Transportbox 6 193,20 USD
 DLE-DR-0002 drylin® Delta Roboter Baugröße 360, vormontierte Kinematik in Transportrack aus Konstruktionsprofilen 6 497,40 USD
 DLE-DR-0003 drylin® Delta Roboter Baugröße 360, Bausatz in kompakter Transportbox, inkl. 3x dryve D1 Schrittmotorsteuerung 7 589,40 USD
 DLE-DR-0004 drylin® Delta Roboter Baugröße 360, vormontierte Kinematik in Transportrack aus Konstruktionsprofilen, inkl. 3x dryve D1 Schrittmotorsteuerung 7 893,60 USD
 DLE-DR-0005 drylin® Delta Roboter Baugröße 360, Bausatz in kompakter Transportbox, ohne Motoren Auf Anfrage
 DLE-DR-0006 drylin® Delta Roboter Baugröße 360, vormontierte Kinematik in Transportrack aus Konstruktionsprofilen, ohne Motoren Auf Anfrage
 DLE-DR-0050 drylin® Delta Roboter Baugröße 660, Bausatz in kompakter Transportbox, mit Motoren Auf Anfrage
 DLE-DR-0051 drylin® Delta Roboter Baugröße 660, vormontierte Kinematik in Transportrack aus Konstruktionsprofilen Auf Anfrage
 DLE-DR-0052 drylin® Delta Roboter Baugröße 660, Bausatz in kompakter Transportbox, inkl. 3x dryve D1-Schrittmotorsteuerung Auf Anfrage
 DLE-DR-0053 drylin® Delta Roboter Baugröße 660, vormontierte Kinematik in Transportrack aus Konstruktionsprofilen, inkl. 3x dryve D1-Schrittmotorsteuerung Auf Anfrage
 DLE-DR-0054 drylin® Delta Roboter Baugröße 660, Bausatz in kompakter Transportbox, ohne Motoren Auf Anfrage
 DLE-DR-0055 drylin® Delta Roboter Baugröße 660, vormontierte Kinematik in Transportrack aus Konstruktionsprofilen, ohne Motoren Auf Anfrage
Mehr zum gewünschten Artikel:
3D-CAD Musterbestellung Auslegung & Berechnung Preisanfrage Staffelpreise myCatalog

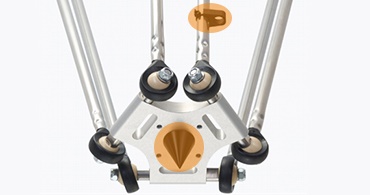

Delta Robot mit Kalibrierdorn und Kabelclip zur Leitungsführung

Noch einfacher kalibrieren und Leitungen führen

Jetzt neu mit Kalibrierdorn für einfaches Positionieren auf dem Nullpunkt. Die Fixierung erfolgt direkt am Aufnahmestern und vereinfacht den Einkalibrierprozess.
Für eine sichere Leitungsführung beispielsweise einzelner Pneumatikschläuche entlang der Koppelstangen wurde der Kabelclip für den Delta Roboter entwickelt. Leicht zu montieren, sehr geringes Gewicht.


Zubehör: Leitungssätze
Bestellnr. Beschreibung
 AK-DR-0004 3m Leitungssatz, inkl. 3x Motorleitung, 3x Encoderleitung, 3x Initiatoren Öffner (NC) PNP, 3x Initiatorleitung Auf Anfrage
 AK-DR-0005 5m Leitungssatz, inkl. 3x Motorleitung, 3x Encoderleitung, 3x Initiatoren Öffner (NC) PNP, 3x Initiatorleitung Auf Anfrage
 AK-DR-0006 10m Leitungssatz, inkl. 3x Motorleitung, 3x Encoderleitung, 3x Initiatoren Öffner (NC) PNP, 3x Initiatorleitung Auf Anfrage
 ETY-DR-0016 Kalibrierdorn für einfache Positionierung Auf Anfrage
 ETY-DR-0017 Kabelclip für sichere Führung Auf Anfrage
Mehr zum gewünschten Artikel:
3D-CAD Musterbestellung Auslegung & Berechnung Preisanfrage Staffelpreise myCatalog

dryve Steuerung D1

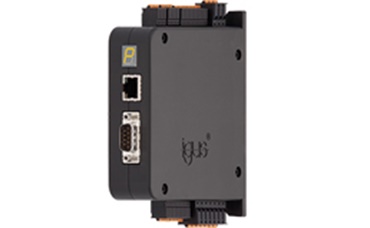

D1 Motorsteuerung
Motorsteuerung für alle igus Motoren

Für vielfältige Automationsaufgaben ohne programmieren. Für Einzelachsen oder Raumportale und DeltaRobot Integrierter Webserver zu Dateneingabe / Keine Softwareinstallation oder App nötig Für PC, Tablet oder Smartphone Schritt-(ST), DC und EC Motoren mit bis zu 21A Spitzenströmen und 48V Ein-Ausgänge, Analoge Eingänge, CANopen, ModbusTCP zum Anschluss an Mastersteuerungen wie z.B. Siemens oder Beckhoff
