Abrieboptimierte High-Speed Gleitschiene

Um den Faktor 5 langlebiger als herkömmliche Gleitschienen
Bei besonders schnellen gleitenden Anwendungen waren bisher die Gleitschienen in den Super Alu Rinnen ein potentieller Schwachpunkt. Sie sind schneller verschlissen als die abriebfesteren Ketten. Für diese Anwendungen wurde jetzt eine abrieboptimierte, im Spritzgussverfahren produzierte, Gleitschiene entwickelt. Die ist zum gleichen Preis deutlich haltbarer und wird in Zukunft in allen passenden Rinnengrößen verwendet.

Jetzt High-Speed Gleitschiene anfragen
Tech up triangle

Technik verbessern

  • 5-fach höhere Abriebfestigkeit dank tribologisch optimiertem Material. High-Speed Gleitschiene im Vergleich zu herkömmlichen Gleitschienen
  • Für besonders schnelle, gleitende Anwendungen
  • Kurze Einzelteile 500 mm, leichteres Handling
  • Neue Größen für viele Super-Aluminium Rinnen lieferbar
Cost down triangle

Kosten senken

  • Bei gleichem Preis langlebiger
  • Wartungsaufwand deutlich geringer
  • Montage deutlich einfacher durch Länge 0,5 m statt 2 m
  • Konstruktionsaufwand reduzieren mit frei zugänglichem CAD-Rinnen-Konfigurator
  • Vorausschauende Wartung – optional mit dem isense Zusatzmodul
Proof square

Beweise

  • Abriebtests High-Speed Gleitschiene Abriebtests High-Speed Gleitschiene vs. herkömmliche Gleitschiene wurden im igus Labor durchgeführt
Sustainability circle

Nachhaltigkeit

  • 50 % Gewichtsersparnis durch Umstellung von Extrusion auf Spritzguß
  • Lassen Sie Ihre Energie- oder Schleppkette am Ende
    des Lebenszyklus im igus chainge Recycling Programm verwerten. Egal von welchem Hersteller. Sie erhalten dafür einen Voucher: chainge Recycling Programm

Technische Details

Die Gleitschiene GB.31.500 hat eine Auflagefläche von 31 mm. Sie passt auf die Rinnen 973.31SL, 974.31.SL und 975.31.SL und damit für Kettenaußenhöhen von 64 mm, 84 mm und 108 mm. Sie wird einfach in die Super-Alu-Rinne eingeclipst.

High-Speed Gleitschiene

**Lieferbar ab Lager

Art.-Nr. Super-Aluminium Rinne
GB.31.500** 973.31.SLH
GB.31.500** 974.31.SLH
GB.31.500** 975.31.SLH
Jetzt High-Speed Gleitschiene anfragen

Getestet Verschleißfestigkeit der High-Speed Gleitschiene

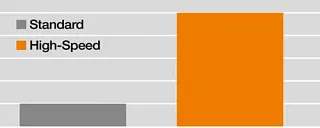

High-Speed Gleitschiene Versuche

Lebensdauer der Gleitschienen im Vergleich – High-SpeedGleitschiene vs. Standard Gleitschiene

Vergleichstests im realen Kundenanwendungen haben gezeigt, dass bei hochdynamischen Anwendungen die neuen GB.31.500 Gleitschienen ein um mehr als Faktor 5 geringeren Verschleiß aufweisen.
Damit verringert sich der Wartungsaufwand der Gleitschienen auf ein Minimum. Erst wenn die Energiekette ihre Verschleißgrenze erreicht hat, sollte auch die Gleitschiene inspiziert werden. Die neue Gleitschiene hat keinen Einfluss auf die Lebensdauer der e-kette selber.

Montageanleitung High Speed Gleitschiene

Durch die kurzen Einzelteile lässt sich die Montage der abrieboptimierten Gleitschiene schnell und einfach realisieren.
