Magnetische Öffnungsstege magsnap

Platzsparend ohne Rinne führen

Der magsnap ist für lange vertikal hängende Anwendungen, bei denen aus Platzgründen eine Führung mittels Führungsrinne nicht möglich ist. Magnete halten die Energiekette in vorgegebener Richtung und fixieren diese an der Metallwand Ihres z.B. RBGs. Ein Ausschwingen der Energiekette wird somit sicher vermieden. Auch für vertikale Kreisbewegungen (RBR) ist die magsnap Energiekette sehr gut geeignet, da Magnete den Außenradius der Energiekette an der "RBR-Führungsrinne" halten und die Energiekette sicher und ruhig bewegt werden kann.

Die magsnaps werden an den Öffnungsstegen oder den Kettengliedern im Außenradius angebracht. Jede magsnap passt jeweils nur auf eine Öffnungsstegserie/Kettengliedsere. Die magsnap ist mit einer Dämpfungsvorrichtung ausgestattet, sodass die Magnetkraft nicht die Lautstärke des Kettengliedes erhöht, wenn es auf das Metall trifft.

Für Anwendungen, bei denen die magsnap verwendet wird, empfehlen wir den Einsatz von Ketten ohne Vorspannung, damit es keine Behinderung der Anbindung zwischen magsnap und dem Metall der Wand gibt.

magsnap
magsnap
magsnap
magsnap

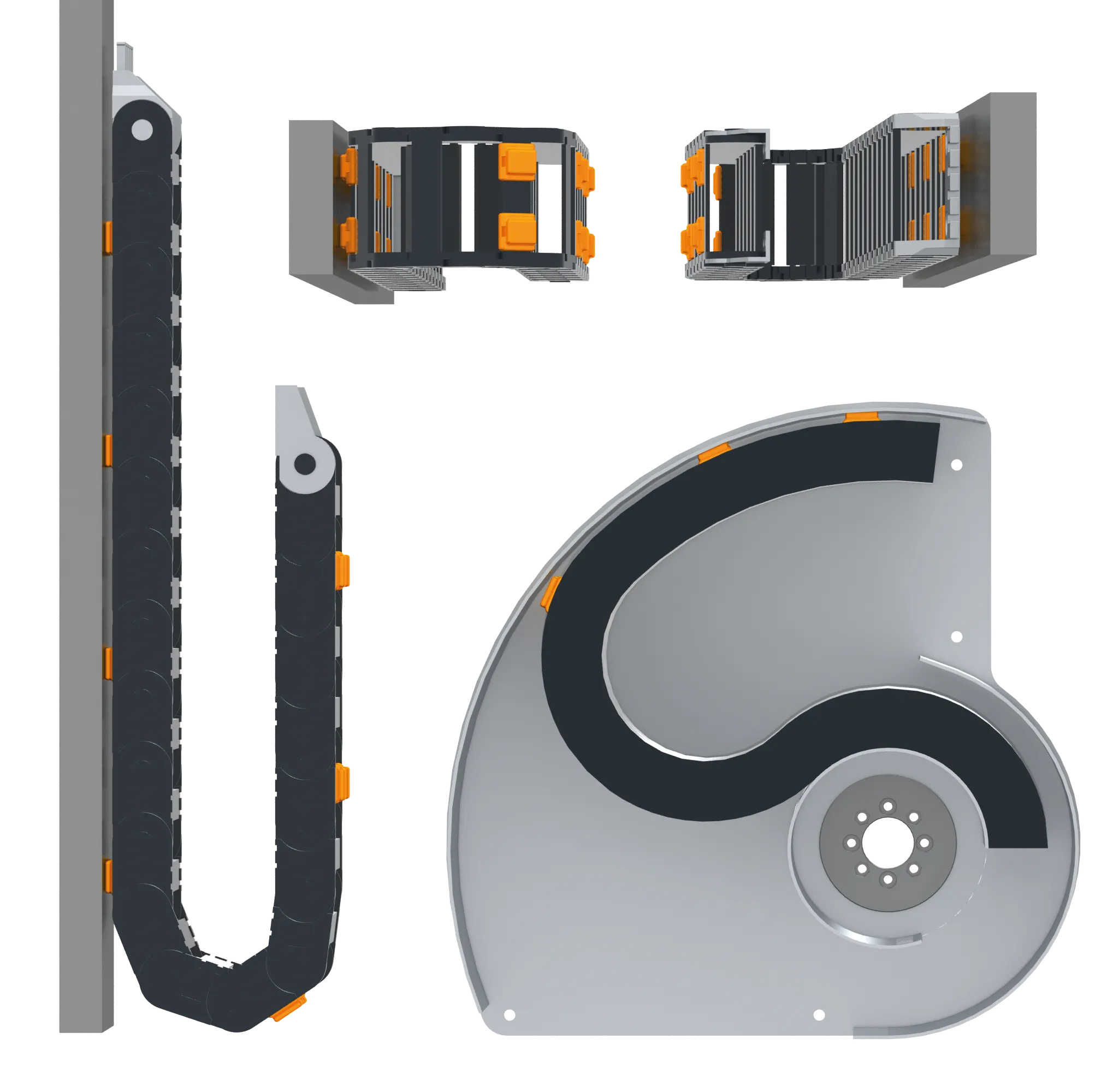

1. hängend | 2. auf der Seite | 3. kreisförmig (RBR)

Standardmäßig wird an jedes fünfte Kettenglied einmagsnap montiert - bei hohen Befüllungsgewichtenkann dies variieren.magsnap ist für viele igus® e-ketten lieferbar. So wurden bereits Ketten wie die E6.29, die E4.32, die 2600, die B17 und viele mehr mit magsnaps ausgestattet. Die Möglichkeiten sind hier noch lange nicht voll ausgeschöpft, sprechen Sie uns daher gerne an, falls Sie magsnap in Ihrer persönlichen e-kette verwenden möchten.

Vorteile:

  • Kein extra Platz für Führungsrinne oder komplette Führung benötigt
  • Einfache Anbringung an existierende Anwendungen
  • Schnelle und einfache Montage
  • Einfache Anwendung auf andere Kettenserien
  • Mit Dämpfungsvorrichtung

Montage

Rapidclips, die den Magnet abdecken, werden einfach an den Öffnungssteg geklemmt. Wenn ein magsnap auf dem Öffnungssteg angebracht ist, ist kein Platz mehr für Trennstege. Die Innenaufteilung kann jedoch alternierend mit der magsnap montiert werden.
