Motorleitung vs. Steuerleitung

Die wichtigsten Unterschiede einfach erklärt.

In industriellen Anwendungen kommen unterschiedliche Leitungstypen zum Einsatz – vor allem Steuerleitungen und Motorleitungen. Auf den ersten Blick wirken sie ähnlichen, erfüllen jedoch völlig verschiedene Aufgaben.

Was ist eine Steuerleitung?

Steuerleitungen sind die „Datenüberträger“ einer Anlage.
Sie sorgen dafür, dass Signale und Steuerbefehle zuverlässig übertragen werden.

Typische Eigenschaften:

Spannungsklasse: 300 / 500 V
Viele Adern für unterschiedliche Signale
Häufig mit Schutzleiter (grün/gelb)
Optional geschirmt (bei EMV-Anforderungen)
Kleine bis mittlere Querschnitte (typisch 0,25 mm² bis 6 mm²)

Typische Einsatzbereiche:

Maschinensteuerungen
Sensoren und Aktoren
Energieversorgung kleiner Verbraucher

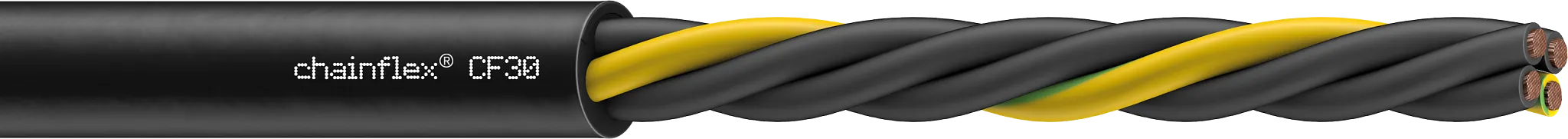

Was ist eine Motorleitung?

Motorleitungen sind für die Energieversorgung leistungsstarker Verbraucher, insbesondere Motoren, ausgelegt.

Typische Eigenschaften:

Spannungsklasse: 600 / 1000 V
Höhere Isolationsstärke für mehr Belastbarkeit
Klassischer Aufbau: 4 Adern (L1, L2, L3, PE)
Auch als Einzeladern bei großen Leistungen verfügbar
Größere Leiterquerschnitte (oft ≥ 0,75 mm² bis > 50 mm²)

Typische Einsatzbereiche:

Elektromotoren
Kräne, Fördertechnik
Anlagen mit Frequenzumrichtern

Der wichtigste Unterschied: die Spannungsklasse

Der zentrale Unterschied liegt in der zulässigen Nennspannung:

Leitungstyp	Spannungsklasse	Bedeutung
Steuerleitung	300 / 500 V	Für Signale & leichte Lasten
Motorleitung	600 / 1000 V	Für hohe Leitungs & Belastung

Warum ist das so?

Motorleitungen haben eine stärkere Aderisolation. Dadurch sind sie widerstandsfähig gegenüber Spannungsspitzen und elektrische Belastungen. Besonders wichtig ist dies bei Frequenzumrichtern, da hier Pulsweitenmodulation zu Spannungsspitzen führt.

Weitere Unterschiede im Detail

Einsatzumgebung

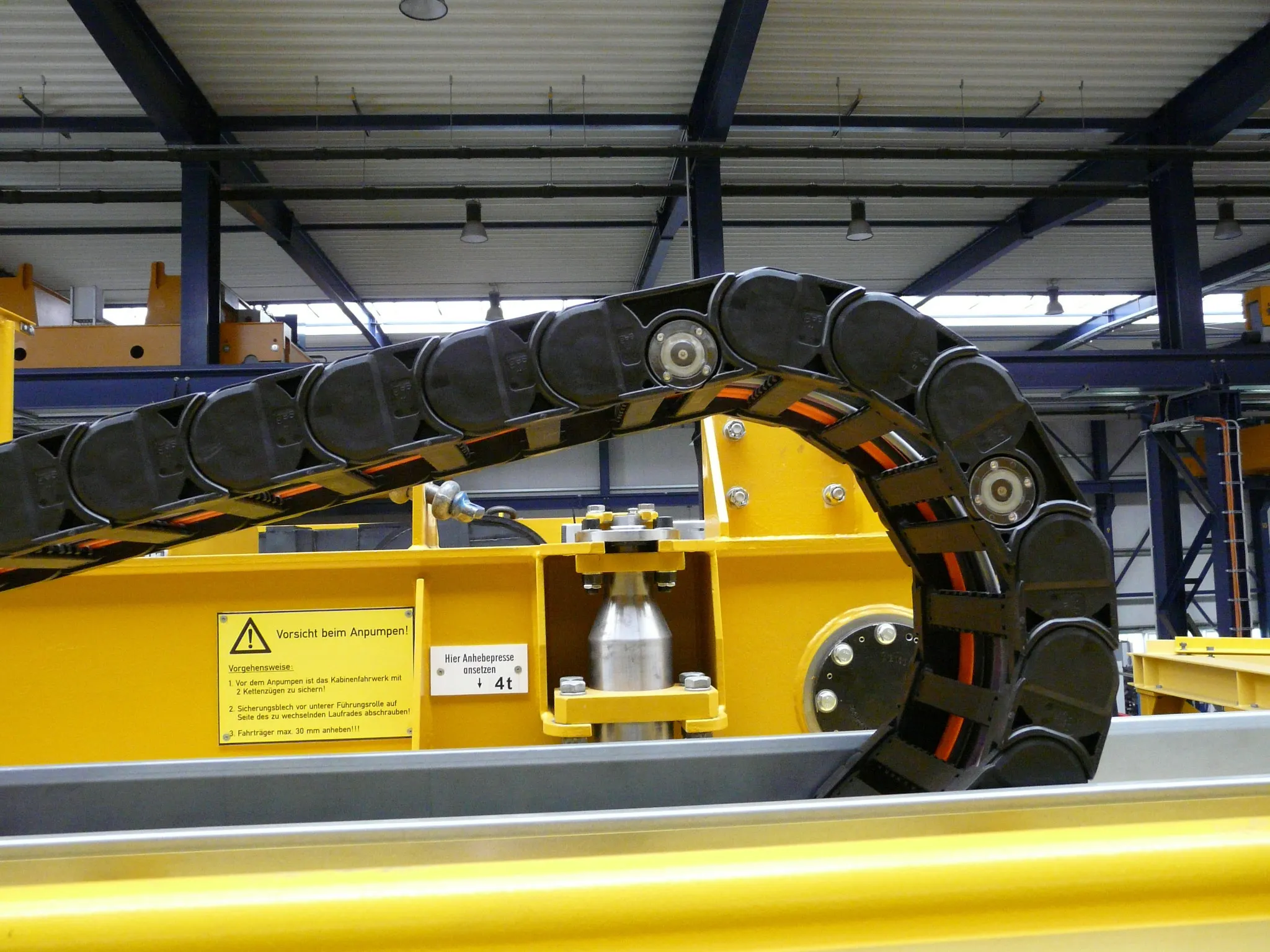

Beide Leitungstypen werden häufig in Energieketten eingesetzt, müssen aber unterschiedliche Anforderungen erfüllen:

Steuerleitung: Oftmals viele Bewegungszyklen bei gleichmäßiger Belastung der Adern
Motorleitungen: Hohe mechanische & elektrische Belastung. Auch Einsatz unter extremen Bedingungen, wie beispielsweise bei Kranen

Aufbau

Steuerleitungen:

spezielle Verseilung (z. B. Bündelverseilung) für hohe Flexibilität
Verhindert Ausfälle bei Bewegung

Motorleitungen:

Robuster Aufbau.
Oft Einzeladern bei großen Leistungen für längere Lebensdauer

Querschnitt

Steuerleitung: kleine Querschnitte (feine Signalübertragung)
Motorleitung: große Querschnitte für hohe Stromstärken

Aderanzahl

Motorleitung: meist fest: 3 Phasen + Schutzleiter
Steuerleitung: viele Adern für unterschiedliche Signale

Grund: Motor = definierte Aufgabe, Steuerung = komplexe Signalverarbeitung

Wann brauche ich welche Leitung?

Steuerleitung

für Signale und Steuerbefehle
bei normalen Spannungen bis 500 V
wenn viele Adern benötigt werden
kostengünstige Standardlösung

Motorleitung

für Motoren und hohe Leistungen
bei Einsatz von Frequenzumrichtern
wenn Spannungsspitzen auftreten
bei großen Querschnitten oder langen Verfahrwegen

Kann ich einfach immer eine Motorleitung verwenden?

Theoretisch ja – praktisch nicht sinnvoll:

Motorleitungen sind in der Regel:

teurer
dicker
weniger platzsparend

In vielen Fällen ist die Steuerleitung völlig ausreichend und die wirtschaftlich bessere Wahl.

Deshalb sollte immer eingeschätzt werden, welche Ansprüche an die Leitung gesetzt werden. Die richtige Wahl sorgt für eine höhere Lebensdauer, geringere Kosten und eine maximale Anlagensicherheit!

Hilfe bei der Auswahl

Wenn Sie sich unsicher sind: Prüfen Sie immer Spannung, Anwendung und Bewegungsanforderung!
