twisterband

...7000°* drehen...

twisterband modul Grund- und Basisplatten werden standardmäßig mitgeliefert und sind Bestandteil des twisterband-Moduls!

twisterband: Kompakt, modular, kostengünstig

1. Basisplatte mit Zugentlastung
2. twisterband Segment
3. In 4 Größen lieferbar
4. Teilweise mit Innenaufteilung lieferbar
5. Begrenzter Längenausgleich möglich
6. Aufklappbar mit Filmscharnier oder zu öffnen mit "Easy"-Design
7. Grundplatte mit Zugentlastung

Drehbewegungen auf kleinstem Raum - 20 mal um die eigene Achse Mit dem sehr kompakten igus®-twisterband können kostengünstig und verschleiß-/wartungsarm Drehbewegungen auf engstem Raum realisiert und dabei Energie, Daten und Medien sicher geführt werden.

5 Größen lieferbar

7.000°* und mehr Drehbewegung horizontal und bis zu 3.000° in vertikaler Einbaulage

Drehgeschwindigkeiten bis 180°/s denkbar

Kompakt, modular und leicht

Bänder können beliebig gekürzt werden

Kleinste Einbauräume, sehr schlank um Drehachse bauend

In verschiedenen Einbaulagen einsetzbar (horizontal, vertikal, kopfüber)

Kostengünstig

Leicht befüllbar

Ideal in Kombination mit igus® chainflex®-Leitungen für Drehbewegungen in stark beschränkten Einbauräumen

Branchen:
Kabeltrommeln, Werkzeugmaschinen Roboter (Roboterarme, 1./6. Achse, Scara-Roboter), Freizeitfahrgeschäfte, Medizinische Apparate, Radar und Teleskopanlagen, Luftfahrt, Prüf-, Mess- Handling-, Hebe- und Montagevorrichtungen , Windkraftanlagen (Flügelverstellung). Überall dort, wo Drehdurchführungen benötigt werden.

Filmscharnier: Einfacher Zugang und schnelles Befüllen mit Leitungen und Schläuchen (TB20.44.18, TB30)
Maximale Drehwinkel als Faustregel gilt: je 180° Band = 360° mehr Drehung
Bei Drehwinkeln ab 1500° rotierend und horizontal ist eine Achse zentral zu verbauen
twisterband igus® twisterband: Kleinste Einbauräume, sehr schlank um Drehachse bauend
twisterband Kompakt, modular und kostengünstig - Horizontal: 7.000° und mehr möglich, vertikal bis zu 3000° Drehbewegung auf kleinstem Raum
twisterband In verschiedenen Einbaulagen einsetzbar: hier horizontal 7000°* und mehr Drehbewegung auf kleinstem Raum. Begrenzter Längenausgleich möglich

Wann nehme ich twisterband:

Drehbewegungen bis gesamt 7000° (Installationsposition, vertikal: bis zu 3.000°, horizontal: 7.000° und mehr möglich)

Auf engstem Raum realisierbar

Drehgeschwindigkeiten bis 180°/s denkbar

5 Größen lieferbar

Teilweise mit Innenaufteilung lieferbar (von der Serie abhängig)

Sehr einfach zu befüllen mit aufklappbarem Filmscharnier oder durch "Easy"- Prinzip (von der Serie abhängig)

Begrenzter Längenausgleich möglich

Wann sollte ich eine andere Serie nehmen:

Für höhere Füllgewichte System twisterchain

Für 3D-Bewegungen triflex® R

RBR-Versionen für noch höhere Füllgewichte

Wenn ein schmier- und wartungsfreies Rundtischlager für "endlos" Drehbewegungen erforderlich ist
iglidur® Rundtischlager

Wenn Sie geschirmte Leitungen benötigen. Bitte sprechen sie uns an.

twisterband radius

twisterband TB12.23.9 - Öfnungssystem "easy"-Design

Rotationswinkel [°]:



twisterband
Art. Nr. Innenbreite Innenhöhe X1
innerer
Maschinenbauraum
X2
äußerer
Maschinenbauraum
R
min.
R
max.
d1 max.
  [mm] [mm] [mm] [mm] [mm] [mm]
in 2 - 5 Werktagen versandfertig TB12.23.9.3.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.4.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.5.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.6.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.7.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.8.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.9.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.10.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.11.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.12.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.13.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.14.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.15.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.16.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.17.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.18.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.19.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.20.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.21.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB12.23.9.22.01.0 23 9 40 140 24 35 7 Auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

twisterband TB20.44.12 - Öfnungssystem "easy"-Design

Rotationswinkel [°]:



twisterband
Art. Nr. Innenbreite Innenhöhe X1
innerer
Maschinenbauraum
X2
äußerer
Maschinenbauraum
R
min.
R
max.
d1 max.
  [mm] [mm] [mm] [mm] [mm] [mm]
in 2 - 5 Werktagen versandfertig TB20.44.12.3.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.4.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.5.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.6.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.7.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.8.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.9.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.10.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.11.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.12.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.13.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.14.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.15.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.16.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.17.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.18.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.19.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.20.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.21.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.22.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.12.23.01.0 44 12 50 220 34 57 9 Auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

twisterband TB20.44.18 - Öfnungssystem Verschluss

Rotationswinkel [°]:



twisterband
Art. Nr. Innenbreite Innenhöhe X1
innerer
Maschinenbauraum
X2
äußerer
Maschinenbauraum
R
min.
R
max.
d1 max.
  [mm] [mm] [mm] [mm] [mm] [mm]
in 2 - 5 Werktagen versandfertig TB20.44.18.3.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.4.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.5.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.6.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.7.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.8.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.9.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.10.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.11.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.12.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.13.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.14.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.15.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.16.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.17.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.18.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.19.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.20.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.21.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.22.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB20.44.18.23.01.0 44 18 50 220 34 57 14 Auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

twisterband TB29.27.22 - Öfnungssystem Verschluss

Rotationswinkel [°]:



twisterband
Art. Nr. Innenbreite Innenhöhe X1
innerer
Maschinenbauraum
X2
äußerer
Maschinenbauraum
R
min.
R
max.
d1 max.
  [mm] [mm] [mm] [mm] [mm] [mm]
in 2 - 5 Werktagen versandfertig TB29.27.22.3.01.0 27 22 200 320 69 82 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB29.27.22.4.01.0 27 22 200 320 69 82 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB29.27.22.5.01.0 27 22 200 320 69 82 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB29.27.22.6.01.0 27 22 200 320 69 82 17 Auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

twisterband TB30.75.22 - Öfnungssystem Verschluss

Rotationswinkel [°]:



twisterband
Art. Nr. Innenbreite Innenhöhe X1
innerer
Maschinenbauraum
X2
äußerer
Maschinenbauraum
R
min.
R
max.
d1 max.
  [mm] [mm] [mm] [mm] [mm] [mm]
in 2 - 5 Werktagen versandfertig TB30.75.22.7.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.8.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.9.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.10.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.11.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.12.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.13.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.14.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.15.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.16.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.17.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.18.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.19.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.20.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.21.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.22.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.23.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.24.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
in 2 - 5 Werktagen versandfertig TB30.75.22.25.01.0 75 22 90 330 44 77 17 Auf Anfrage In den Warenkorb
Mehr zum gewünschten Artikel:
3D-CAD 3D-CAD
Musterbestellung Musterbestellung
PDF PDF
Preisanfrage Preisanfrage
myCatalog myCatalog

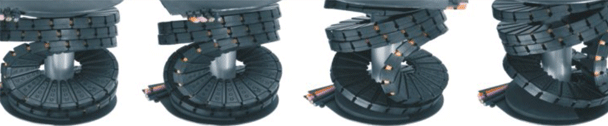

twisterband Beispiel eines twisterbandes
