Kabelaufroller e-spool® flex
Ohne Schleifring, unterbrechungsfrei, flexibel einsetzbar

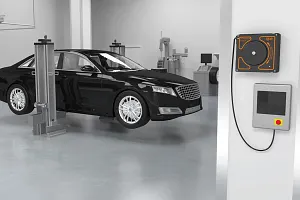

Ein Kabelaufroller dient dazu, Leitungen sicher, platzsparend und ohne Stolperfallen aufzuwickeln. Er sorgt für Ordnung im Kabelmanagement. Die e-spool flex ist die innovative igus Lösung ohne Schleifring. Dank seiner modularen Bauweise ist der Kabelaufroller e-spool flex ideal für alle Bereiche - an Industrierobotern, in der Autowerkstatt, auf Bühnen oder für die Trailer-Innenbeleuchtung. Die Leitung wird immer sicher durch eine Durchführung geleitet um zu garantieren, dass sie auch jederzeit ordentlich aufgewickelt wird.
Vorteile unseres Kabelaufrollers:
- Kein Schleifring: Unterbrechungsfrei für Strom, Daten und Luft
- Einfacher Austausch: Die verwendete Leitung kann einfach ausgetauscht werden
- Platzsparend: Aufgerollte Kabel benötigen weiniger Lagerraum
- Ordnung und Sauberkeit: Kabelsalat vermeiden
- Längere Lebensdauer der Kabel: Kein Knicken oder Verknoten
- Universell montierbar: Auf dem Boden, an der Decke oder an der Wand
- Konstante Zugbelastung auf der Leitung
- Rastfunktion der Leitung
Das können Sie auf dieser Seite finden:
FAQ - Häufig gestellte Fragen
Ein Kabelaufroller sorgt dafür, dass Leitungen sicher, ordentlich und platzsparend aufgerollt werden. Er verhindert Kabelbrüche, Stolperfallen und ermöglicht ein lange Lebensdauer der Leitungen.
Die e-spool flex kann bis zu 10.000 Bewegungen realisiert werden.
Lichtwellenleiter und Hydraulikschläuche sind für den Einsatz in der e-spool flex ungeeignet.
Ja, Kabelaufroller e-spool flex ist so konstruiert, dass kundeneigene Leitungen problemlos eingelegt werden können.

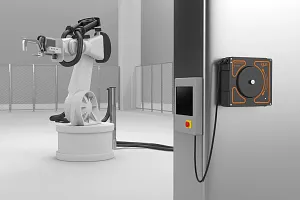

Mögliche Anwendungsbereiche sind Panelauszug am Roboter, Leitungsrückzugssystem für Werkstatt- und Fertigungsbereiche, Leitungsrückzugssystem für empfindliche Messleitungen, Flurreinigungsmaschinen (Feuchtigkeit) oder für die Trailer-Innenbeleuchtung.
Ein automatischer Kabelaufroller nutzt eine Federmechanik zum Ab- und Aufrollen der Leitungen und ermöglicht gleichzeitig die störungsfreie Energie- oder Datenübertragung. Beim e-spool flex geschieht dies ganz ohne Schleifring.
Unterschiede zwischen Kabelaufroller und kabeltrommel
| Merkmal | Kabelaufroller | Kabeltrommel |
|---|---|---|
| Einsatz | Stationär, Industrie, Roboter | Mobil, Handwerk, Garten, Haushalt |
| Signalübertragung | Ohne Schleifring, unterbrechungsfrei | Oft mit Schleifring, Unterbrechungsrisiko |
| Haltbarkeit | Hoch, wartungsfrei | Abhängig von Nutzung |

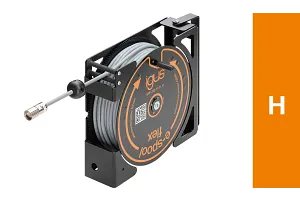

e-spool flex Variante

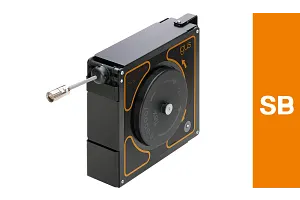

Mit Gehäuse

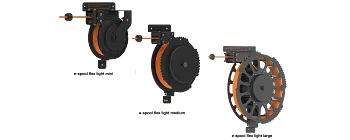

Ohne Gehäuse
CAD-Modelle herunterladen
Kabelaufroller e-spool flex schneller konstruieren mit 3D-CAD. Ohne Registrierung und völlig kostenfrei in unterschiedlichen Dateiformaten herunterladen.
Dokumentationen
Für die e-spool flex
In dieser Dokumentation erhalten Sie alle wichtigen Informationen über Kabelaufroller e-spool flex - von technischen Daten über Gefahrenhinweise bis hin zu Sicherheitshinweisen.

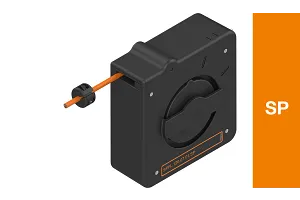

Für die e-spool flex mini
In dieser Dokumentation erhalten Sie alle wichtigen Informationen über e-spool flex mini - von technischen Daten über Gefahrenhinweise bis hin zu Sicherheitshinweisen.

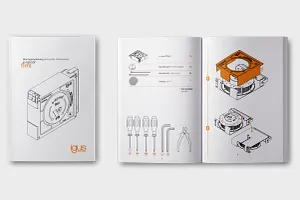

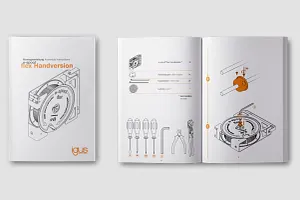

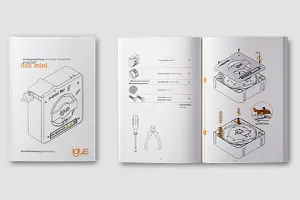

Montageanleitung
Durch die bebilderten Montagehilfe, montieren Sie die Kabelaufroller e-spool flex und e-spool flex mini schnell und fachgerecht.
Hinweis: Bitte berücksichtigen Sie bei Ihrer Leitungsauswahl und e-spool flex Nutzung die VDE 0298 Teil 4 (Strombelastbarkeit und Umrechnungsfaktoren für aufgewickelte Leitungen)
Schleifringloser Kabelaufroller mit Schneckenführung
Whitepaper:
Schleifringloser Kabelaufroller mit Schneckenführung
Mit einem neu entwickelten Kabelaufroller für Bedienpanels vermeiden
Anwender von Robotern „Kabelsalat“ und Stolperfallen in der automatisierten Produktion. Weil die neue Lösung auf Schleifringe verzichtet, können auch Medien, Daten und die Strom- und Signalversorgung des Not-Aus-Tasters in das System integriert werden. Laden Sie das Whitepaper, um mehr darüber zu erfahren.

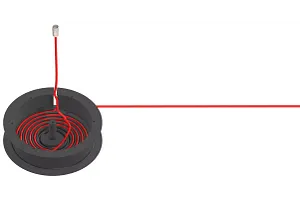

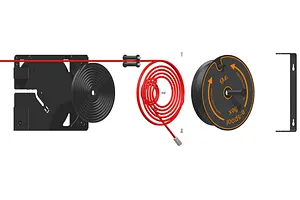

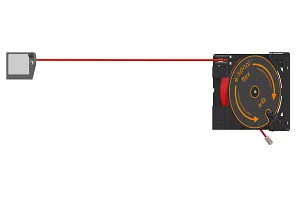

Aufbau des Kabelaufrollers e-spool flex
In der Praxis realisiert
