ESD-Energieketten

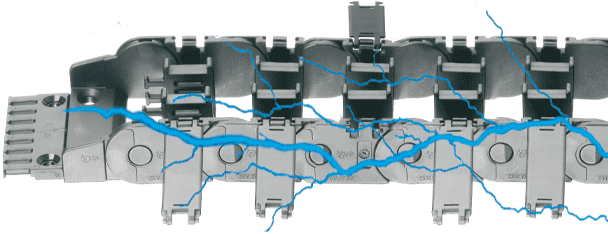

Energieketten aus leitfähigem ESD-Material sind für den Einsatz zur Vermeidung statischer Aufladungen im Bereich der Herstellungsprozesse von elektronischen Bauteilen oder Baugruppen. Bereits 1992 wurden von der igus GmbH, zusammen mit der PTB (Physikalisch-Technische-Bundesanstalt) in Braunschweig Messungen des elektrischen Oberflächen-Ableitwiderstandes für igus Energieketten mit dem Sonderwerkstoff igumid GC durchgeführt, ergänzt durch weitere Zertifizierungen 1998 und 1999 nach DIN 53482 sowie den Richtlinien zur statischen Elektrizität ZH1/200 des Hauptverbandes der gewerblichen Berufsgenossenschaften.

Ihre Nutzen mit ESD-Produkten

  • ESD-Material getestet mit über 10 Mio. Zyklen für höchste Anforderungen
  • Zu öffnende Energieketten mit Anschlusselementen und Innenaufteilung in ESD-Ausführung ab Lager lieferbar
  • Standardisiertes Produkt - igumid ESD
  • Seit Jahren im Einsatz in EX-Schutz-Bereichen bewährt
  • Kurze Lieferzeiten: 7.00 - 20.00 Uhr Bestell- und Auslieferservice

E2/000 ESD

Energieketten zweiteilig für einen weiten Anwendungsbereich

Serie 1500 ESD

in 24-48 Stunden versandfertig Serie 1500 ESD

Innenhöhe hi: 21 mm
Innenbreiten Bi: 15 - 80 mm
Biegeradien R: 38 - 145 mm
Teilung: 33,3 mm
Zur Serie 1500 ESD
Serie 2500 ESD

in 3-4 Werktagen versandfertig Serie 2500 ESD

Innenhöhe hi: 25 mm
Innenbreiten Bi: 25 - 125 mm
Biegeradien R: 55 - 175 mm
Teilung: 46 mm
Zur Serie 2500 ESD
Serie 2700 ESD

in 3-4 Werktagen versandfertig Serie 2700 ESD

Innenhöhe hi: 35 mm
Innenbreiten Bi: 50 - 125 mm
Biegeradien R: 63 - 150 mm
Teilung: 56 mm
Zur Serie 2700 ESD

E4.1 ESD

EINE Serie für nahezu alle Anwendungsfälle

Serie E4.21 ESD

in 3-4 Werktagen versandfertig Serie E4.21 ESD

Innenhöhe hi: 21 mm
Innenbreiten Bi: 30 - 70 mm
Biegeradien R: 048 - 100 mm
Teilung: 30,5 mm
Zur Serie E4.21 ESD
Serie E4.28 ESD

in 3-4 Werktagen versandfertig Serie E4.28 ESD

Innenhöhe hi: 28 mm
Innenbreiten Bi: 40 - 125 mm
Biegeradien R: 055 - 125 mm
Teilung: 46 mm
Zur Serie E4.28 ESD
Serie E4.32 ESD

in 3-4 Werktagen versandfertig Serie E4.32 ESD

Innenhöhe hi: 32 mm
Innenbreiten Bi: 50 - 200 mm
Biegeradien R: 063 - 250 mm
Teilung: 56 mm
Zur Serie E4.32 ESD
Serie E4.42 ESD

in 3-4 Werktagen versandfertig Serie E4.42 ESD

Innenhöhe hi: 42 mm
Innenbreiten Bi: 50 - 200 mm
Biegeradien R: 075 - 250 mm
Teilung: 67 mm
Zur Serie E4.42 ESD
Serie E4.56 ESD

in 3-4 Werktagen versandfertig Serie E4.56 ESD

Innenhöhe hi: 56 mm
Innenbreiten Bi: 75 - 300 mm
Biegeradien R: 135 - 250 mm
Teilung: 91 mm
Zur Serie E4.56 ESD
Serie E4.80 ESD

in 3-4 Werktagen versandfertig Serie E4.80 ESD

Innenhöhe hi: 80 mm
Innenbreiten Bi: 75 - 300 mm
Biegeradien R: 200 - 300 mm
Teilung: 111 mm
Zur Serie E4.80 ESD

zipper ESD

Schnell aufreißbar

Serie 07 ESD

in 3-4 Werktagen versandfertig Serie 07 ESD

Innenhöhe hi: 10,3 mm
Innenbreiten Bi: 10 - 50 mm
Biegeradien R: 18 - 38 mm
Teilung: 20 mm
Zur Serie 07 ESD
Serie 09 ESD

in 3-4 Werktagen versandfertig Serie 09 ESD

Innenhöhe hi: 15 mm
Innenbreiten Bi: 16 - 50 mm
Biegeradien R: 28 - 48 mm
Teilung: 20 mm
Zur Serie 09 ESD

E2 micro ESD

Kleinsten Abmessungen

Serie E2C.10 ESD

in 3-4 Werktagen versandfertig Serie E2C.10 ESD

Innenhöhe hi: 10,5 mm
Innenbreiten Bi: 16 - 30 mm
Biegeradien R: 18 - 38 mm
Teilung: 20 mm
Zur Serie E2C.10 ESD
Serie E2C.15 ESD

in 3-4 Werktagen versandfertig Serie E2C.15 ESD

Innenhöhe hi: 15 mm
Innenbreiten Bi: 16 - 30 mm
Biegeradien R: 28 - 48 mm
Teilung: 20 mm
Zur Serie E2C.15 ESD

E4/light ESD

Leicht, stabil und kostengünstig

Serie 14240 ESD

in 3-4 Werktagen versandfertig Serie 14240 ESD

Innenhöhe hi: 62 mm
Innenbreiten Bi: 50 - 200 mm
Biegeradien R: 150 - 250 mm
Teilung: 91 mm
Zur Serie 14240 ESD
Serie 15050 ESD

in 3-4 Werktagen versandfertig Serie 15050 ESD

Innenhöhe hi: 80 mm
Innenbreiten Bi: 75 - 300 mm
Biegeradien R: 150 - 250 mm
Teilung: 91 mm
Zur Serie 15050 ESD

triflex® R ESD

Speziell für Roboter-Anwendungen, geschlossene Bauform

Serie TRC.40 ESD

in 48-72 Stunden versandfertig Serie TRC.40 ESD

Innenhöhe Bi 1: 15 mm
Innenhöhe Bi 2: 13 mm
Biegeradius R: 58 mm
Teilung: 13,9 mm
Zu den triflex R ESD Ketten
Serie TRC.60 ESD

in 48-72 Stunden versandfertig Serie TRC.60 ESD

Innenhöhe Bi 1: 22,5 mm
Innenhöhe Bi 2: 19,5 mm
Biegeradius R: 87 mm
Teilung: 20,4 mm
Zu den triflex R ESD Ketten
Serie TRC.70 ESD

Serie TRC.70 ESD

Innenhöhe Bi 1: 28 mm
Innenhöhe Bi 2: 24 mm
Biegeradius R: 110 mm
Teilung: 25,6 mm
Zu den triflex R ESD Ketten

ESD-Montageanleitung

ESD-Montageanleitung
Zur ESD-Montageanleitung

Weitere Energieketten

Weitere Energieketten
Weitere Energieketten

ESD-Prüfung im igus Labor

ESD Prüfung im igus Labor ESD-Material getestet mit über 10 Mio. Zyklen für höchste Anforderungen
Um potentiell auftretende elektrostatische Energie ableiten zu können empfiehlt igus den Werkstoff igumid ESD für Anwendungen in der Produktion von empfindlichen elektrischen Bauteilen und in explosionsgefährdeter Umgebung (ATEX).

igumid ESD übertrifft in manchen mechanischen Anforderungen sogar den Standardwerkstoff igumid G und wurde mit über 10 Millionen Zyklen im igus Technikum getestet.

Bitte beachten Sie: Nach einer Stellungnahme des TÜV Rheinland 557/ Ex 125071309.00 / 17 fallen igus Energieketten nicht unter den Anwendungsbereich der Richtlinie 2014/34/EU
