Gabelkopf mit Bolzen und Sicherungsring, GELMK, igubal®

  • Gewinderichtung: links
  • Material: igumid G
  • Sehr geringes Gewicht
  • Hohe Steifigkeit
  • Absolut korrosionsbeständig
  • Hohe Zugkräfte
  • Kombinierbar mit Gelenkköpfen der Maßreihe E
  • Schwingungsdämpfend
  • Geräuschdämpfend

Unsicher ob es passt?

Experten System
Download CAD-Daten
Gratismuster anfordern
Produkt­beschreibung
igubal® Gabelkopf

igubal®-Gabelköpfe können ohne Probleme auch unter rauen Rahmenbedingungen eingesetzt werden. In feuchter oder nasser Umgebung sind sie gegen schwache Säuren und Laugen beständig. Hervorzuheben ist die Unempfindlichkeit gegen Schmutz und Staub.
igubal®-Gabelköpfe sind Vollkunststoff-Gabelköpfe aus igumid G nach DIN 71752, die als Gegenstück mit den Gelenkköpfen der Maßreihe E kombiniert werden können.

igumid G ist ein besonders schlagfestes, langfaserverstärktes Polymer. Langzeitig geeignet für Temperaturen von -30 °C bis +80 °C.
  • Sehr geringes Gewicht
  • Hohe Steifigkeit
  • Absolut korrosionsbeständig
  • Hohe Zugkräfte
  • Schwingungsdämpfend
  • Geräuschdämpfend
  • Kombinierbar mit Gelenkköpfen der Maßreihe E

Typische Anwendungsbereiche
  • Lebensmittelbranche
  • Verpackung
  • Heavy Duty
  • Automobilndustrie
  • Entsorgungstechnik
  • Automation

    Viele weitere Anwendungsbereiche finden Sie bei unseren Branchenlösungen
Wann nehme ich es?
  • Wenn hohe Steifigkeit gefordert wird
  • Wenn Korrosionsfreiheit erwünscht ist
  • Wenn keine Schmierung benutzt werden soll
  • Wenn Gewicht eingespart werden soll
  • Wenn wartungsfreier Trockenlauf gewünscht ist
  • Wenn einfachste Montage realisiert werden soll
  • Wenn Kombinationen mit Pneumatikzylindern und Gasdrückfedern realisiert werden sollen
Wann nehme ich es nicht?
  • Wenn Temperaturen über +80 °C herrschen
  • Wenn Abmessungen über 20 mm benötigt werden
Nutzen Sie unsere Filtermöglichkeiten, um das geeignete Produkt zu finden
Technische Daten
Downloads

Andere Lösungen

Gabelkopf, GELM, igubal®
Gabelkopf, GELM, igubal®

Linksgewinde

ab 2,18 EUR/Stk.

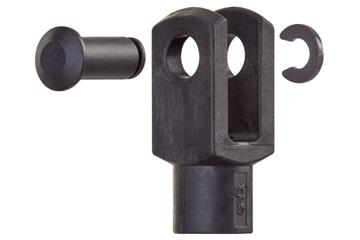

Gabelkopf mit Bolzen und Sicherungsring, GERMK, igubal®
