Energiekettenserie E4Q

40 % schnellere Befüllung - zeitsparend, werkzeuglos, überzeugend

Energieketten der Serie E4Q wurde entwickelt, um die bestmögliche Lösung für freitragende und lange Verfahrwege zu ermöglichen. Angelehnt an den robusten und über 12 Jahre bewährten Energieketten-Standard E4.1, bringt die neue Serie eine lange Lebensdauer und eine hohe Modularität mit sich.

Typische Anwendungsbereiche: Werkzeugmaschinen, Krananlagen, Automatisierungsanlagen

Technische Daten

Innenhöhe	Max. Geschwindigkeit (FLG, freitragend)	Max. Beschleunigung (FLG, freitagend)	Max. freitragende Länge	Leitungsdurchmesser (max.)	Zulässige Temperatur	Max. Zusatzlast	Brennbarkeitsklasse
34 - 82 mm	20 m/s	200 m/s²	bis 6,20 mm	bis 72 mm	-40°C / +120°C	bis 80 kg/m	VDE 0304 IIC UL94-HB

Vollstegige Energiekette, beidseitig zu öffnen

Serie E4Q.34

Innenhöhe [hi]: 34 mm
Innenbreiten [Bi]: 075 - 350 mm
Biegeradien [R]: 063 - 300 mm
Teilung: 56 mm

Jetzt E4Q.34 kaufen

Serie E4Q.44

Innenhöhe [hi]: 44 mm
Innenbreiten [Bi]: 075 - 350 mm
Biegeradien [R]: 075 - 350 mm
Teilung: 67 mm

Jetzt E4Q.44 kaufen

Serie E4Q.58

Innenhöhe [hi]: 58 mm
Innenbreiten [Bi]: 100 - 500 mm
Biegeradien [R]: 135 - 500 mm
Teilung: 91 mm

Jetzt E4Q.58 kaufen

Serie E4Q.82

Innenhöhe [hi]: 82 mm
Innenbreiten [Bi]: 100 - 500 mm
Biegeradien [R]: 150 - 1.000 mm
Teilung: 111 mm

Jetzt E4Q.82 kaufen

Halbstegige Energiekette, beidseitig zu öffnen

Serie H4Q.34

Innenhöhe [hi]: 34 mm
Innenbreiten [Bi]: 075 - 350 mm
Biegeradien [R]: 063 - 300 mm
Teilung: 56 mm

Jetzt H4Q.34 kaufen

Serie H4Q.44

Innenhöhe [hi]: 44 mm
Innenbreiten [Bi]: 075 - 350 mm
Biegeradien [R]: 075 - 350 mm
Teilung: 67 mm

Jetzt H4Q.44 kaufen

Serie H4Q.58

Innenhöhe [hi]: 58 mm
Innenbreiten [Bi]: 100 - 500 mm
Biegeradien [R]: 135 - 500 mm
Teilung: 91 mm

Jetzt H4Q.58 kaufen

Serie H4Q.82

Innenhöhe [hi]: 82 mm
Innenbreiten [Bi]: 100 - 500 mm
Biegeradien [R]: 150 - 1.000 mm
Teilung: 111 mm

Jetzt H4Q.82 kaufen

Online-Konfigurationen

e-ketten Experte

Mit dem e-ketten Experte konfigurieren Sie eine komplette Energieführung mit Leitungen, Innenaufteilung, Anschlusselementen und mehr.

Jetzt konfigurieren

Lebensdauerrechner

Berechnen Sie die voraussichtlich zu erwartende Lebensdauer Ihrer Energiekette und fordern Sie das Garantiezertifikat an.

Jetzt berechnen

3D-CAD-Modelle

Konstruieren Sie ohne Registrierung und kostenfrei Ihrer Energiekette mit 3D-CAD-Modelle und laden Sie die in unterschiedlichen Dateiformaten herunter.

Jetzt heruntrladen

Designstudie: Cleveres, modulares Bügeldesign E4Q

Modulares Bügelkonzept mit E4Q Öffnungsmechanismus: Energiekette individuell an Schlauchdurchmesser anpassen. Werkzeuglos und einfach montieren und bei Bedarf Schläuche tauschen.

Große Schläuche
Der Modulare Bügel bedeutet maximale Flexibilität und Anpassung an Schlauchabmessungen
Montagezeit sparen: Einfach, schnell und werkzeuglos montieren
Im Reparaturfall ist der Schlauch schnell getauscht durch separates Öffnen des Öffnungsstegs am Bügel

Zur Bügelkette E4Q

Technik verbessern

Werkzeugloses Öffnen und Schließen
Reduzierte Vorsprünge im Innenraum, für eine einfachere Befüllung bei geöffneter Energiekette¹
15 % mehr Ausreißkraft der Öffnungsstege ¹
10 % weniger Gewicht durch Materialaussparungen ¹
Optional 17 dB(A) leiser durch Geräuschdämmungsteile aus lautstärkeoptimiertem Material² - nur auf Anfrage

¹ Im Vergleich zum System E4.1
² Im Vergleich zur Serie 4040C

Kosten senken

40 % weniger Montagezeit im Vergleich mit System E4.1
Bis zu 35 % Einsparung bei Anwendung im Grenzbereich möglich³
4 Jahre Garantie
Vorausschauende Wartung - optional mit dem isense Zusatzmodul

³ Aufgrund höherer Zusatzlast kann ggf. die günstigere kleinere
Serie verwendet werden

Beweise

Beweis Geräusch: 17db(A) weniger als 4040C

Nachhaltigkeit

10 % weniger Material = 10 % weniger Energieaufwand bei der Produktion
Lassen Sie Ihre Energie- oder Schleppkette, egal von welchem Hersteller, im igus chainge Recycling Programm verarbeiten

Kostenloses Muster bestellen

Sie interessieren sich für unsere neue E4Q Energiekette? Bestellen Sie ihr kostenloses Muster und machen Sie sich selbst einen Eindruck von ihren innovativen Eigenschaften.

Jetzt Muster bestellen

Die neue Universal-Innenaufteilung

Komplette Flexibilität, Sicherheit und Montagefreundlichkeit in einem
Wählen Sie je nach Zugänglichkeit, von welcher Seite Sie den Boden einschieben möchten und ob Sie besser an den Innen- oder Außenradius der Energiekette kommen, um die Öffnungsstege zu lösen. Die Verriegelung der Zwischenböden erfolgt formschlüssig über den integrierten Schieber und automatisch bei Montage des Öffnungsstegs. Dank des Formschlusses ist eine nahezu kraftlose Montage möglich. Mit der einfachen und schnellen Verriegelung sind die Böden trotzdem unverlierbar montiert. Für die Entriegelung lösen Sie den Öffnungssteg im Innenradius oder im Außenradius, je nach Zugänglichkeit. Bei den neuen E4Q e-ketten ist das Öffnen schnell und ohne Werkzeug erledigt. Nachdem der Öffnungssteg gelöst wurde, kann der Zwischenboden über den seitlichen Schieber entriegelt und dann einfach raus gezogen werden.

Öffnen der Verriegelung über integrierten Schieber.

Fachboden in mehreren Lagen einsetzbar und sicher zu verriegeln.

Mit Einsetzen des Öffnungsstegs wird die Verriegelung automatisch betätigt.

XXX = Breite in mm
*Lieferbar: *ab Lager / **auf Anfrage

Für Serie	Art.-Nr. Universal-Teilungsstege	Art.-Nr. Universal-Seitenplatten	Art.-Nr. Trennsteg für Universal-IA	Art.-Nr. Fachböden, rastbar 1)
E4Q.34 / H4Q.34**	34.21	34.22	34.23	S428.XXX
E4Q.44 / H4Q.44**	44.21	44.22	44.23	S428.XXX
E4Q.58 / H4Q.58*	58.21	58.22	58.23	S428.XXX
E4Q.82 / H4Q.82*	82.21	82.22	82.23	S428.XXX

In der Praxis realisiert

e-kette E4Q als einbaufertige Energieführung in SAMAG Werkzeugmaschine

Eine 5-achsige-Universalmaschine für den Werkzeug- und Formenbau konstruiert das Unternehmen Samag Machine Tools aus Saalfeld/Saale. Die y- und z-Achsen der Langbettwerkzeugmaschine haben eine Verfahrweg von 1.000 mm, die x-Achse einen Weg von bis zu 7.500 mm. Im Bearbeitungsraum herrscht üblicherweise eine sehr hohe Belastung mit Spänen und Kühlschmierstoffen. Um hohe Ausfallsicherheit zu gewährleisten, nutzen die Ingenieure Leitungen aus dem chainflex Sortiment (u.a. CF270 und CF 27) und Energieketten der Serie E4 (E4Q.82).

Weitere Informationen

E4Q in der Fünf-Achs-Fräsmaschine DMF 200|8 von DMG MORI

E4Q für einen sicheren und vibrationsarmen Betrieb der DMF 200|8 Fräsmaschine von DMG MORI

Die Fräsmaschine DMF 200|8 von DMG MORI arbeitet trotz hohen Fräsgeschwindigkeiten von bis zu 20.000 Umdrehungen pro Minute, mit einer maximalen Genauigkeit im Mikrometer-Bereich. Somit können hochkomplexe geometrische Werkstücke mit Hilfer der Fünf-Achs-Fräsmaschine zerspant werden. Dementsprechend ist eine sichere Führung von Leitungen und Schläuchen essenziell, um Vibrationen oder Erschütterungen entgegenzuwirken. Aus diesem Grund entschied sich das Unternehmen DMG MORI für die Energiekettenserie E4Q.

Weitere Informationen

Entscheidende Designmerkmale der Serie E4Q

Werkzeugloses Öffnen und Schließen.

Vier Anschläge für beste Stabilität je Einbaulage.

Material einsparen, wo es für die Stabilität ohne Funktion ist.

Optionale Geräuschdämpfer für noch leiseren Lauf - nur auf Anfrage.

Innenaufteilungsprogramm auch für feine Aufteilungen.

Rastnasen im Öffnungssteg für sicheren Halt der Trennstege.

Optionale Geräuschdämpfung (nur auf Anfrage) – neuartiges verdecktes System zur Geräuschreduzierung. Jederzeit nachrüstbar. An den horizontalen Anschlägen angebrachte Gummielemente dämpfen zusätzlich das Anschlaggeräusch der serienmäßig bereits sehr leisen e-ketten. 17 dB(A) weniger Geräusche im Vergleich zur Serie 4040C.

2 vertikal und 2 horizontal angeordnete Anschläge je Kettenglied sorgen für mehr Steifigkeit bei der E4Q und damit zu einer größeren freitragenden Länge bzw. höhere Zusatzlasten sind möglich. 20% mehr Stabilität im Vergleich zur E4.1.

Öffnungsstege (e-kette)/Deckel (e-rohr) – komplett werkzeugloses Öffnen und Schließen der e-kette und des e-rohrs. Öffnungsstege und Deckel/Böden verriegeln im Seitenteil für nochmal erhöhte Haltekräfte. Das Befüllen der e-kette/e-rohrs kann in deutlich weniger Zeit erfolgen. 40 % schnelle Befüllung im Vergleich zu E4.1.

Gewicht einsparen – durch neue Erkenntnisse konnte dort Material ausgespart werden, wo es für die Belastung der e-kette keine Funktion aufweist. Das ist sowohl innen, zwischen den Anschlägen, als auch außen geschehen. Dabei wurden aus der Natur inspirierte abgerundete Formen zur Optimierung verwendet. 10 % weniger Gewicht im Vergleich zu E4.1.

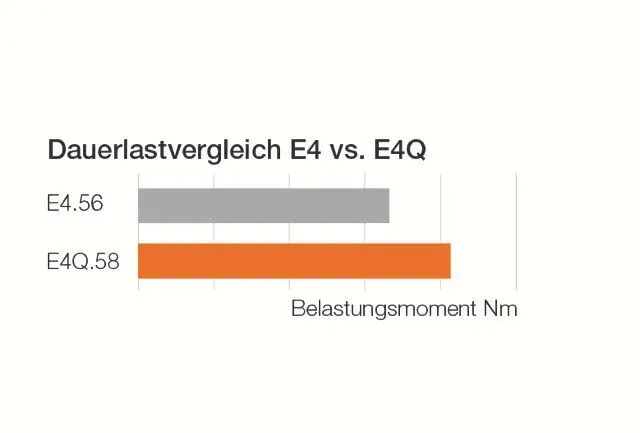

Hochleistungstest im igus Testlabor: Dauerlasttest

Im Dauerlasttest werden die E4Q.58 und die E4.56 unter realen Bedingungen über einen langen Zeitraum hinweg betrieben. Ziel ist es, die maximale Lebensdauer der Produkte zu ermitteln und eine garantierte Zuverlässigkeit zu bieten.

Ergebnis: Die E4Q.58 hat je nach Anwendung eine um ca. 35 % höhere Lastaufnahmefähigkeit im Vergleich zur E4.56.
