Gleitlagerbuchsen & Bundbuchsen

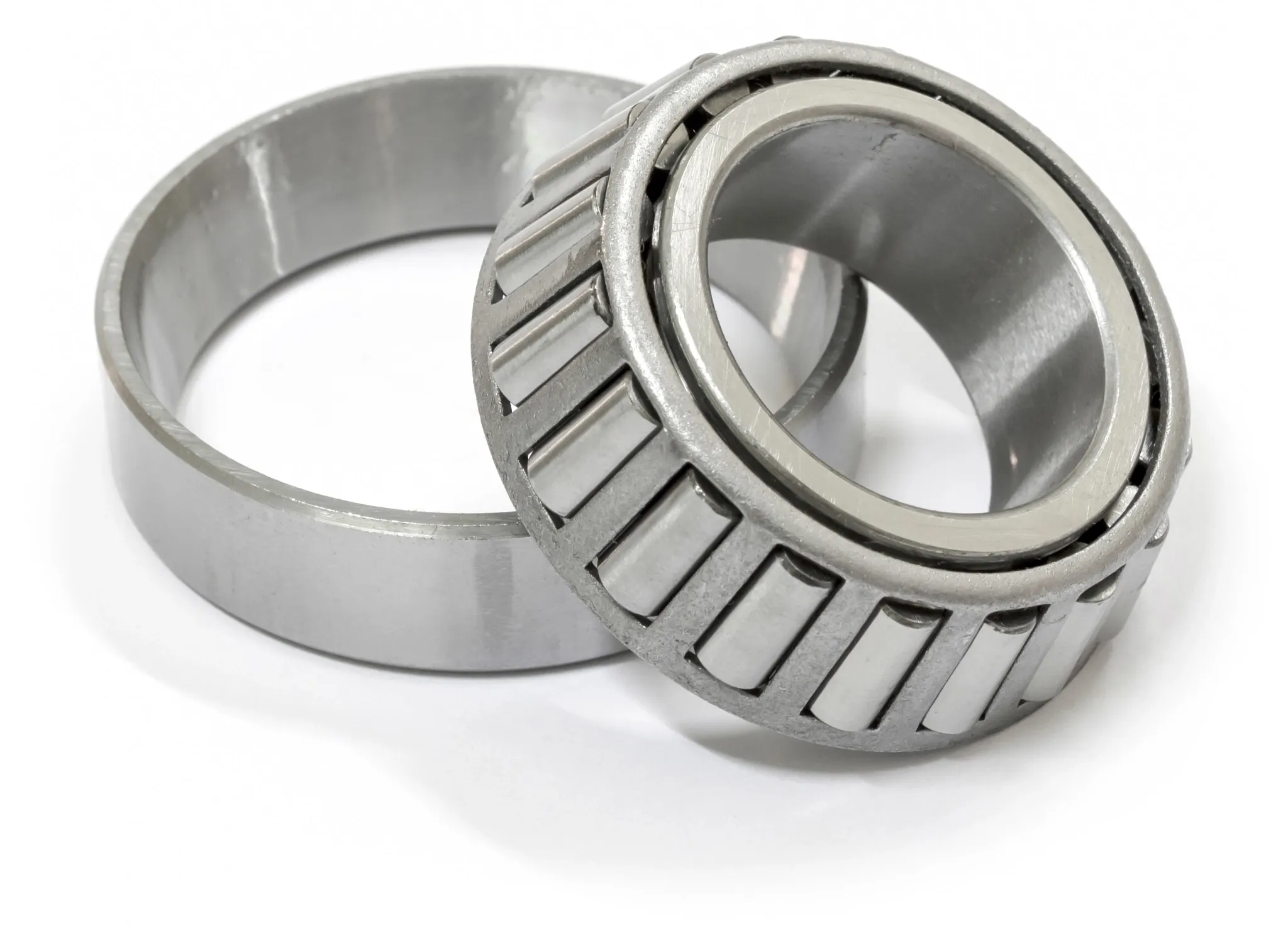

Abgrenzung zu Wälzlagern

Während Wälzlager (Kugellager, Rollenlager) mit rollenden Elementen arbeiten, durch die eine Bewegung ermöglicht wird, basieren Gleitlagerbuchsen auf direktem Gleitkontakt zweier Oberflächen. Auf Grund der Rollreibung haben Wälzlager einen geringeren Reibwert als Gleitlager.

Aus dem Aufbau ergeben sich jedoch auch spezifische Vorteile für Gleitlagerbuchsen: Sie sind leichter, geräuschärmer und unempfindlicher gegen Schmutz, Staub, Stöße und Feuchtigkeit. Gleithülsen benötigen weniger Bauraum und sind in der Regel deutlich kostengünstiger.

Typische Einsatzbereiche von Gleitbuchsen

Gleitlagerbuchsen kommen überall dort zum Einsatz, wo rotierende, schwenkende oder linear bewegte Verbindungen gelagert werden müssen, sei es in der Agrartechnik, im Fahrzeugbau, in der Lebensmittelindustrie oder Medizintechnik.

Besonders dort, wo Schmierfreiheit, Korrosionsbeständigkeit oder geringes Gewicht gefordert sind, bieten Kunststoff-Gleitlagerbuchsen erhebliche Vorteile gegenüber metallischen Lagerbuchsen.

Zylindrische Gleitlagerbuchsen (ohne Bund)

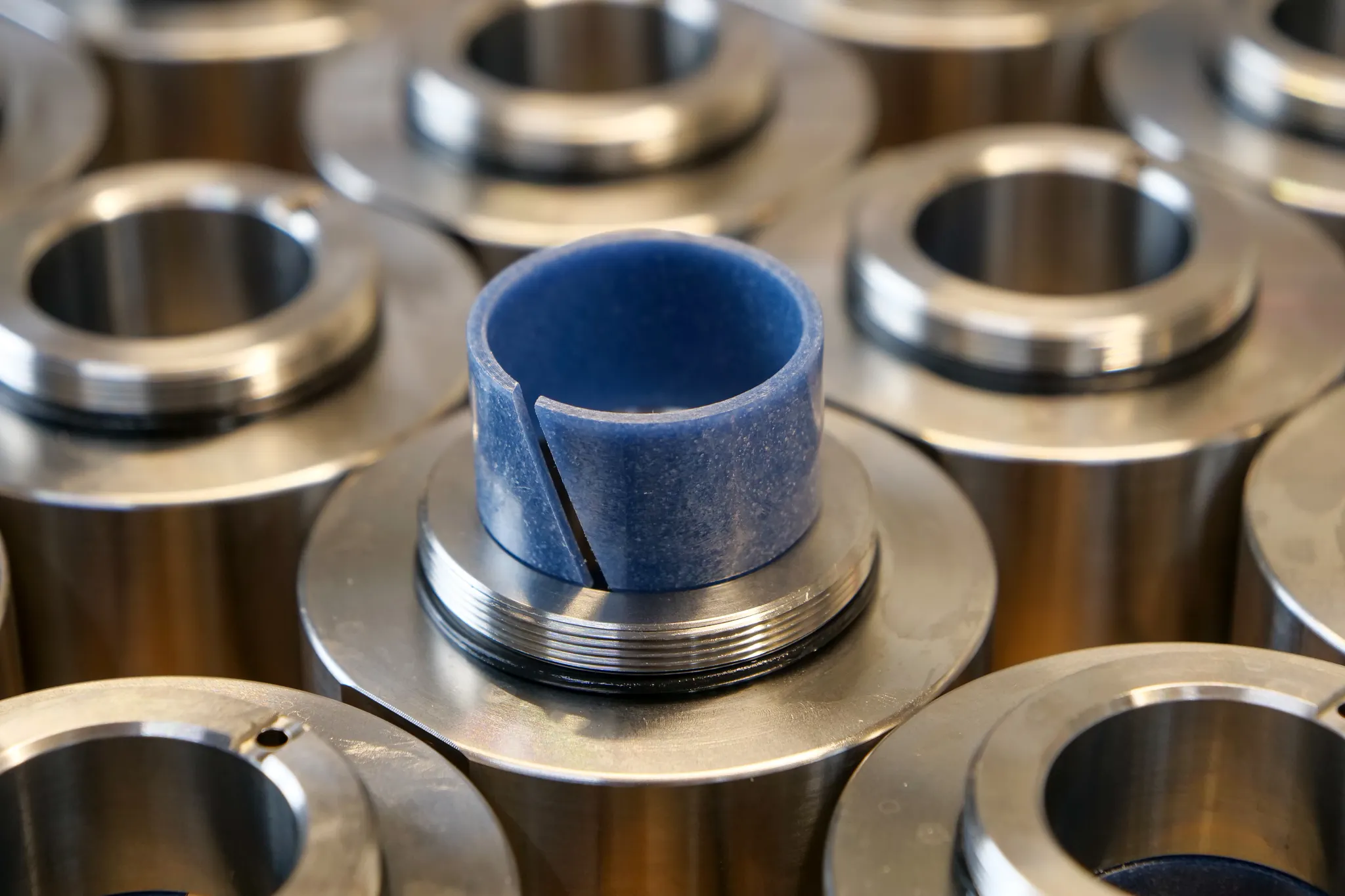

Die zylindrische Gleitlagerbuchse ist die am weitesten verbreitete Bauform. Sie besteht aus einem einfachen Hohlzylinder, der in eine Gehäusebohrung eingepresst wird.

Diese Bauform eignet sich für Anwendungen mit rein radialer Belastung, bei denen die axiale Sicherung, falls notwendig, durch andere Konstruktionselemente (z. B. Sicherungsringe, Wellenschultern) erfolgt. Eine axiale Sicherung ist nur bei hohen Anwendungstemperaturen notwendig oder wenn starte Querkräfte auf das Gleitlager wirken.

Bundbuchsen

Bundbuchsen verfügen über einen Bund, auch Flansch genannt, an einem Ende des Zylinders. Dieser Bund übernimmt zwei Funktionen: Er sichert die Buchse axial in der Gehäusebohrung und nimmt gleichzeitig Axialkräfte auf. Damit entfällt die Notwendigkeit einer separaten Anlaufscheibe, was die Anzahl der Einzelteile in der Baugruppe reduziert, und die Montage vereinfacht.

Buchsen mit Bund eignen sich besonders dort, wo neben der radialen auch eine axiale Belastung auftritt – beispielsweise in Gelenken, Hebelmechanismen oder schwenkenden Anwendungen. Typische Anwendungsbeispiele reichen von Verstellmechanismen in der Möbelindustrie bis hin zu hochbelasteten Lagerstellen in Erntemaschinen.

Werkstoffe für Lagerbuchsen –

Kunststoff vs. Metall

Die Werkstoffwahl bestimmt maßgeblich die Leistungsfähigkeit einer Gleitlagerbuchse. Traditionell werden Lagerbuchsen aus Metall gefertigt – etwa aus Bronze, Sintermetall oder Stahl mit PTFE-Beschichtung. In immer mehr Anwendungsbereichen setzen sich jedoch Kunststoff-Gleitlagerbuchsen durch, da sie in vielen Anwendungen technische und wirtschaftliche Vorteile bieten.

iglidur Gleitlager-Werkstoffe

igus fertigt Gleitlagerbuchsen aus den selbstentwickelten iglidur Werkstoffen– einer Reihe von tribologisch optimierten Hochleistungskunststoffen, die speziell für den Einsatz unter ganz verschiedenen Einsatzbedingungen entwickelt wurden. So ist jeder iglidur Werkstoff auf bestimmte Belastungsprofile und Einsatzumgebungen abgestimmt.
