leichte Vollkunststoffausführung
für eilige Formatverstellungen
Bremse durch Selbsthemmung inkl.
Hublängen frei wählbar
nur empfohlen für horizontale Anwendungen
max. stat. Axiallast 200 N
max. dyn. Axiallast 50 N

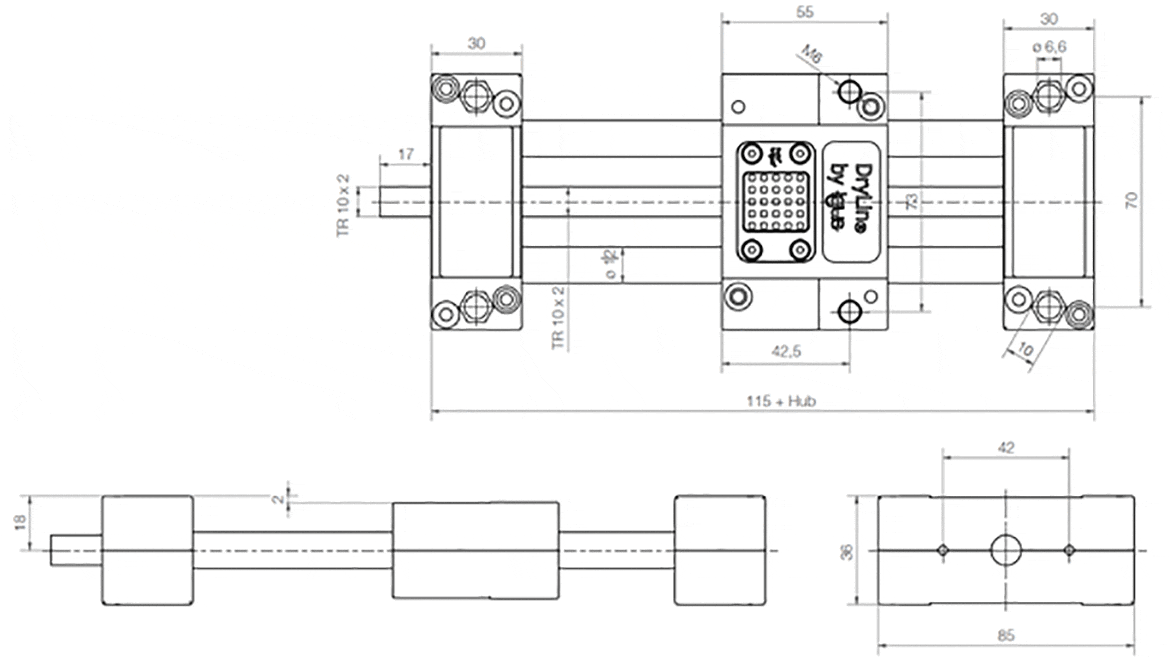

| Art.-Nr. | A | Al | H | E1 | E2 | E3 | l | R | f | lt | tk | ts | kt |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| -0,3 | -0,3 | ±0,15 | ±0,15 | ±0,15 | [mm] | [mm] | [mm] | ±0,1 | ±0,1 | ||||
| SHTP-01-12-AWM-FF (1) | 85 | 55 | 36 | 70 | 73 | 42,5 | 115 | 42 | 2 | 30 | 10 | 6,6 | 0 |
(1) Gleitfolien und TR-Mutter aus iglidur® J
| Art.-Nr. | sg | d | T | l2 | d2* | ha | max. Hublänge |
Gewicht | Gewicht zusätzlich |
||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Standard | [mm] | [kg] | pro 100 mm | ||||||||
| SHTP-01-12-AWM-FF (1) | M6 | 12 | TR10x2 | 17 | TR10x2 | 18 | 500 | 0,35 | 0,11 | Auf Anfrage |
(1) Gleitfolien und TR-Mutter aus iglidur® J
