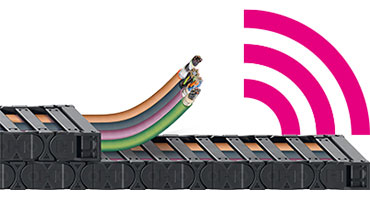

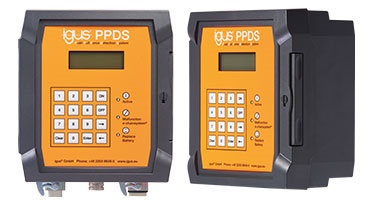

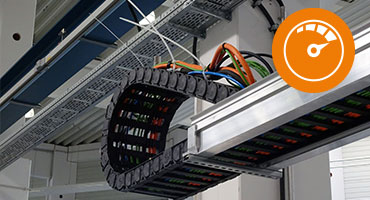

Seit 1995 hat igus® mehr als 30.000 gleitend lange Verfahrweg verkauft und erfolgreich im Einsatz. Lebensdauer können 10 Jahre und mehr betragen. Die Längen des Verfahrweges können 1000m und mehr erreichen. Dieses bewegen sich mit Geschwindigkeiten von bis zu 10m/s und mehr und können Füllgewichte von 50kg und mehr tragen. Das igus® Projekt Engineering Team hilft Ihnen bei dem Aufmaß, der Auslegung, dem Projekt-Management, der Installation und dem Inbetriebnahme Service vor Ort. Außerdem können mit dem Einsatz von igus® isense Sensoren und Überwachungsmodule (PPDS) Abrieb der Energieketten, Zug- und Schubkräfte und Beschleunigungen gemessen werden sowie ein Monitoring in Echtzeit ermöglicht werden. Die Energieketten, Leitungen und die Schläuche können bei langen Verfahrwegen durch Führungsrinnen und Einhausungen laufruhig und reibungsarm geführt werden. In den verschiedensten Industrien finden sie lange indoor-, sowie auch outdoor Verfahrwege wieder. Von der Werkzeugmaschine, über die Kläranlage und den Müllverbrennungsanlagen, bis hin zu den Kranen, Kraftwerken oder Minen.
e-kette® E2.1
Innenhöhen: 26 bis 48 mm
e-kette® E4.1
Innenhöhen: 21 bis 350 mm

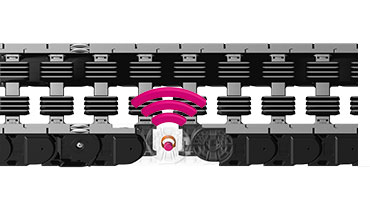

e-kette® P4.1:
Innenhöhen: 56 bis 80 mm
e-kette® E4/4R:
Innenhöhen: 32 bis 80 mm
e-kette® E4/4RHD:
Innenhöhen: 56 bis 80 mm
e-kette® P4.1:
Innenhöhen: 56 bis 80 mm
e-kette® E4/4R:
Innenhöhen: 32 bis 80 mm
e-kette® E4/4RHD:
Innenhöhen: 56 bis 80 mm

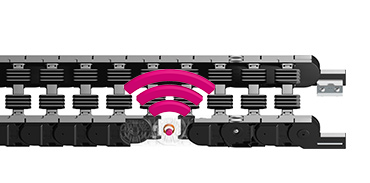

e-kette® P4.1:
Innenhöhen: 56 bis 80 mm

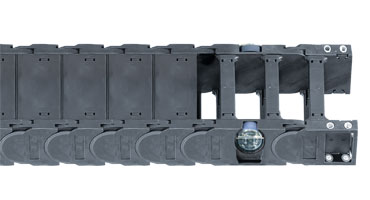

e-kette® E4/4R:
Innenhöhen: 32 bis 80 mm

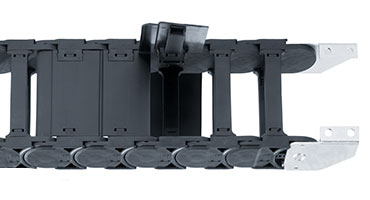

e-kette® E4/4RHD:
Innenhöhen: 56 bis 80 mm

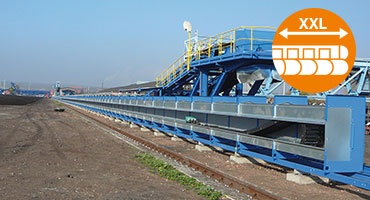

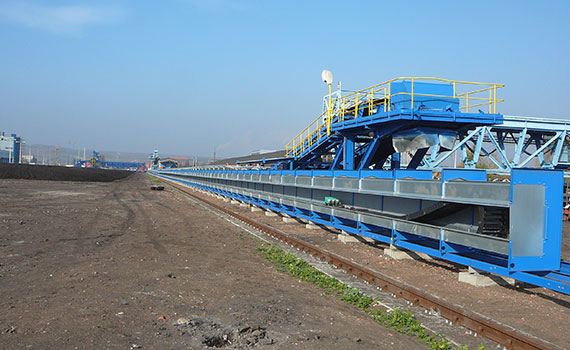

Tušimice: Die längste Kunststoff-Energiekette der Welt mit 615 m Verfahrweg von igus® seit 2007 ohne Ausfall im Betrieb.
| Verfahrwege | v maximal | a maximal | Füllgewicht |
|---|---|---|---|
| > 1.000 m | 10 m/s | 50 m/s2 | 70 kg/m |
| Abhängig von der Anwendung - mehr auf Anfrage | Abhängig von der Anwendung - mehr auf Anfrage | ||
Worauf Sie bei der Montage einer gleitenden Anwendung achten sollten.
In diesem Montagehandbuch zeigen wir Ihnen, wie Sie selbst ein Energieführungssystem für lange Verfahwege richtig montieren und Lebensdauer optimieren können.
Jetzt herunterladen!

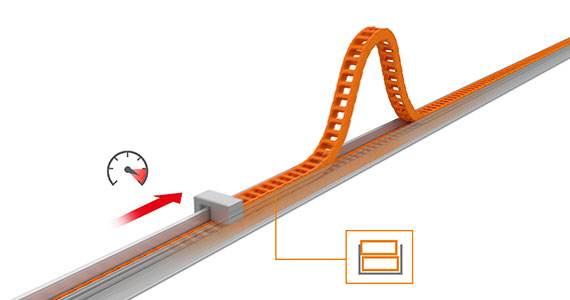

Getestet wurde der Kettenaufstieg der e-kette® Serie 5050R bei einem Verfahrweg von 200 m und einer Last von 7,5 kg/m.
Ergebnis: Die Energiekette der Serie 5050R steigt erst bei einer Schubkraft größer als
8.000 N auf.

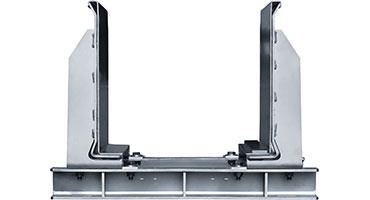

igus® Lösung: Führungsrinnen mit Aufstiegsschutz halten die Energieführung sicher in der Rinne.

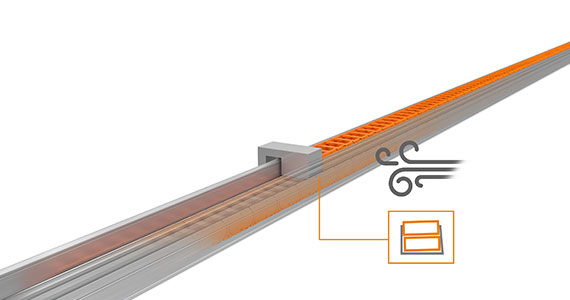

Fragestellung: Beeinträchtigt die Windgeschwindigkeit von 55mph die Fuktionalität der e-kette® Serie 4040CR?
Ergebnis: Bei der Windgeschwindigkeit von 55mph wurde nur die Führungsrinne elastisch gebogen.
igus® Lösung: Hochfeste "HD-Montagewinkel" vermeiden eine elastische Verformung der Führungsrinne unter Windlast

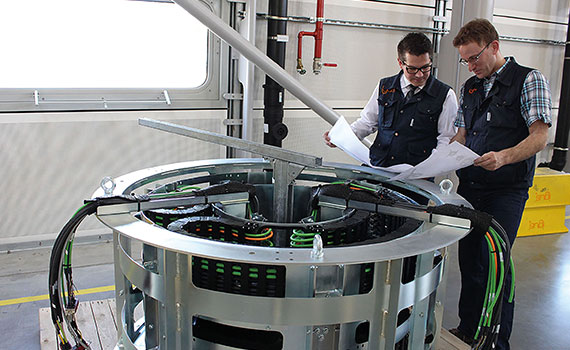

Von der ersten Skizze bis zur Montage und Inbetriebnahme vor Ort
