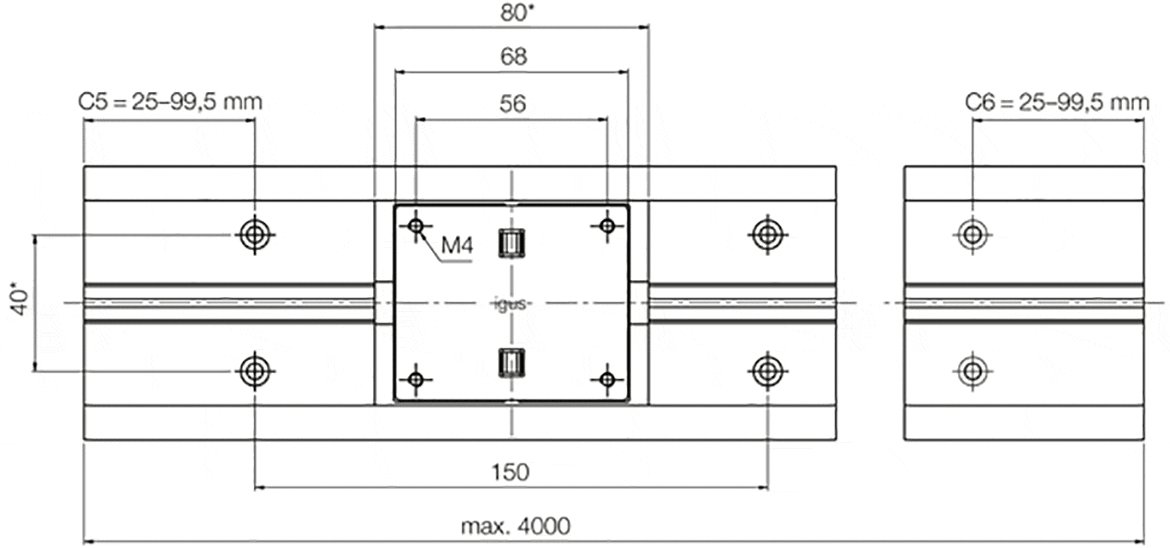

| Bestellnr. | Max. Schienenlängen | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Schienengewicht | Preis / m | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
| NS-01-80 | 4000 | 80 | 150 | 40 | 25 | 99,5 | 11 | 1,5 | M4 | 271200 | 2900 | 1140 | 40,12 EUR | |
| NS-01-80-AR | 4000 | 80 | 150 | 0 | 20 | 99,5 | 11 | 1,5 | 27120 | 2900 | 1140 | 48,14 EUR | ||
| NS-01-80-UNGEBOHRT | 4000 | 80 | 0 | 0 | 11 | 1,5 | 27120 | 2900 | 1140 | 35,91 EUR | ||||
Für ungebohrte Schienen geben Sie bitte "Ungebohrt" in der Bemerkung an.
* für Zylinderschraube mit niedrigem Kopf
| Bestellnr. | Bezeichnung | Schlittengewicht | ||
|---|---|---|---|---|
| [g] | ||||

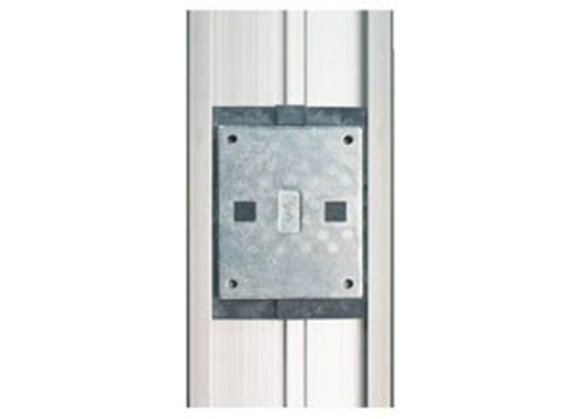

| NW-02-80 | Wagen Standard | 100 | 7,58 EUR | |
| NW-02-80-LLY | Wagen Standard, Loslager y-Richtung | 100 | 7,58 EUR | |
| NW-02-80-LLZ | Wagen Standard, Loslager z-Richtung | 100 | 7,58 EUR | |
| NW-02-80-LLYZ | Wagen Standard, Loslager y-und z-Richtung | 100 | 7,58 EUR |

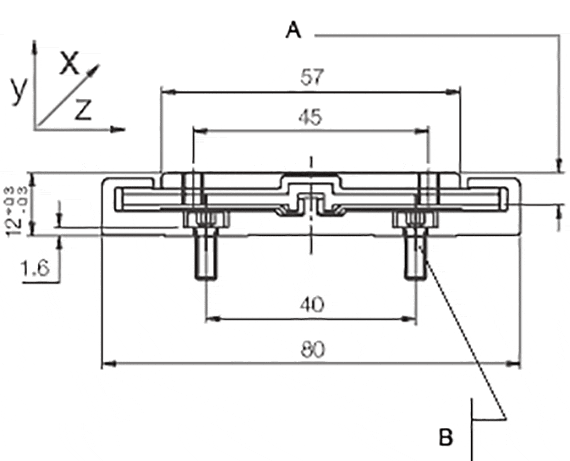

| Art.-Nr. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0,35 | [g/m] | ||||||||||||
| NW-02-80 | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
| NW-02-80-LLY | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
| NW-02-80-LLZ | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
| NW-02-80-LLYZ | 12 | 57 | 80 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 |
| Bestellnr. | Bezeichnung | Schlittengewicht | ||
|---|---|---|---|---|
| : | [g] | |||

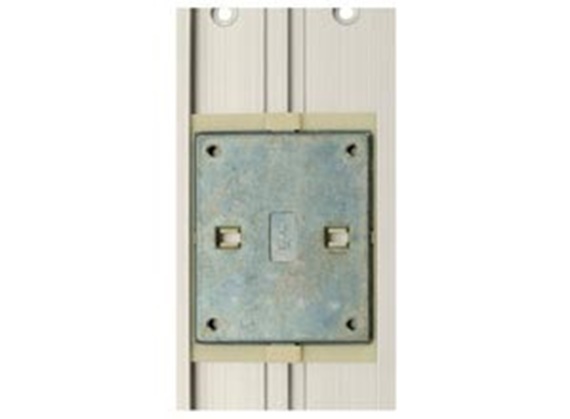

| NW-12-80 | Wagen umspritzt | 100 | 7,58 EUR | |
| NW-12-80-LLY | Wagen umspritzt, Loslager y-Richtung | 100 | 7,58 EUR | |
| NW-12-80-LLZ | Wagen umspritzt, Loslager z-Richtung | 100 | 7,58 EUR | |
| NW-12-80-LLYZ | Wagen umspritzt, Loslager y-und z-Richtung | 100 | 7,58 EUR |
| Art.-Nr. | H | A | C | C1 | C2 | A2 | H2 | K2 | K3 | K4 | Spmin. | DpØmin. | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0,35 | [g/m] | ||||||||||||
| NW-12-80 | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
| NW-12-80-LLY | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
| NW-12-80-LLZ | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 | ||
| NW-12-80-LLYZ | 12 | 57 | 83 | 68 | 56 | 45 | 0 | M4 | 0 | 0 | 100 |
kein Loslager
2Loslager in z-Richtung
3Loslager in y-Richtung
4Loslager in yz-Richtung
Geben Sie die gewünschte Anzahl der Schlitten an.
