| Bestellnr. | Max. Schienenlängen | a | C4 | A3 | C5=C6 | h | h1 | K1* | ly | lz | Schienengewicht | Preis / m | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [L max.] | min. | max. | [mm2] | [mm2] | [g/m] | |||||||||
| NS-01-27 | 3000 | 27 | 60 | 0 | 20 | 49,5 | 9 | 1,1 | M4 | 6524 | 588 | 290 | 24,54 EUR | |
| NS-01-27-UNGEBOHRT | 3000 | 27 | 0 | 0 | 9 | 1,1 | 0 | 6524 | 588 | 290 | 22,34 EUR | |||
| NS-01-27-AR | 3000 | 27 | 60 | 0 | 20 | 49,5 | 9 | 1,1 | M4 | 6524 | 588 | 290 | 29,46 EUR | |
Für ungebohrte Schienen geben Sie bitte "Ungebohrt" in der Bemerkung an.
* für Zylinderschraube mit niedrigem Kopf
| Bestellnr. | Bezeichnung | Schlittengewicht | ||
|---|---|---|---|---|
| [g] | ||||

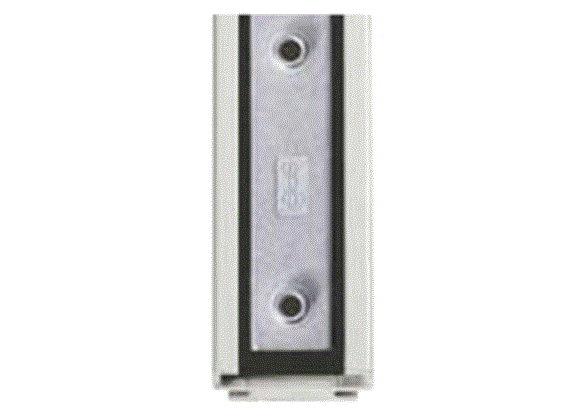

| NW-12-27-80-LLZ | Wagen, Loslager z-Richtung | 25 | 7,17 EUR | |
| NW-12-27-80-LLY | Wagen, Loslager y-Richtung | 25 | 7,17 EUR | |
| NW-12-27-80-LLYZ | Wagen, Loslager y- und z-Richtung | 25 | 7,17 EUR |
| Art.-Nr. | H | A | C | C1 | C2 | H2 | K | K3 | Spmin. | DpØmin. | Gewicht | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ±0,35 | [g/m] | ||||||||||||||
| NW-12-27-80-LLZ | 9,5 | 14 | 80 | 76 | 60 | 0 | 0 | M4 | 5 | 6,5 | 25 | 7,17 EUR | |||
| NW-12-27-80-LLY | 9,5 | 14 | 80 | 76 | 60 | 0 | 0 | M4 | 5 | 6,5 | 25 | 7,17 EUR | |||
| NW-12-27-80-LLYZ | 9,5 | 14 | 80 | 76 | 60 | 0 | 0 | M4 | 5 | 6,5 | 25 | 7,17 EUR |
kein Loslager
2Loslager in z-Richtung
3Loslager in y-Richtung
4Loslager in yz-Richtung
Geben Sie die gewünschte Anzahl der Schlitten an.
